Амперметр магнитоэлектрической системы с пределом измерения по току

Устройство и принцип действия амперметра для измерения тока

Время на чтение:

Амперметр — прибор, предназначенный для измерения силы тока в электрической цепи. Подключение измерительного устройства в схему проводится последовательно с участком, который необходимо замерить. Чем ниже внутреннее сопротивление прибора, тем меньше погрешность измерения. Амперметр нельзя подключать как вольтметр, то есть непосредственно к источнику питания, так как произойдет короткое замыкание.

Конструктивные особенности

Существует несколько видов приборов, которые конструктивно отличаются друг от друга. Служат они для измерения переменного и постоянного тока. По своему принципу действия амперметры бывают:

  • электромагнитными;
  • магнитоэлектрическими;
  • тепловыми;
  • электродинамическими;
  • детекторными;
  • индукционными;
  • фото- и термоэлектрическими.

Из всех видов наиболее точными считаются электромагнитные и магнитоэлектрические приборы. Основу магнитоэлектрических устройств составляет постоянный магнит. При прохождении тока через обмотку рамки, между ним и магнитом создается крутящий момент.

С рамкой соединена стрелка, которая перемещается по шкале амперметра и показывает значение силы тока. В электродинамическом приборе основными деталями считаются подвижная и неподвижная катушки. Они могут быть соединены между собой как последовательно, так и параллельно.

Проходящие через них токи взаимодействуют между собой, и подвижная катушка, соединенная со стрелкой, отклоняется. Если с помощью амперметра измеряется большая сила тока, то его соединяют через трансформатор.

Принцип работы

Первый прибор в начале XIX века изобрел Швейгер, но он тогда назывался гальванометром. Рисунок простейшего амперметра выглядит так. На оси кронштейна расположен якорь из стали со стрелкой. Эта конструкция расположена параллельно постоянному магниту, который воздействует на якорь и придает ему магнитные свойства.

Вдоль магнита и стрелки проходят силовые линии, что соответствует нулевому положению на шкале. Как только начнет проходить электрический ток по шине, то произойдет образование магнитного потока. Его силовые линии будут расположены перпендикулярно линиям постоянного магнита.

Под таким воздействием якорь будет стараться повернуться на 90°, а магнитный поток воспрепятствует его возвращению в исходное положение. От величины и направления тока, который проходит по шине, зависит взаимодействие магнитных потоков. Соответственно этой величине стрелка отклонится от нуля по шкале.

Применение приборов

Электромагнитные типы устройств обычно применяются в электрическом оборудовании, работающего в сетях переменного тока с частотой 50 Гц. Магнитоэлектрические приборы фиксируют малые значения силы постоянного тока. Все амперметры по отсчетным устройствам бывают:

  • со стрелочным указателем;
  • с записывающим механизмом;
  • электронные;
  • с цифровым показанием.

Для измерения силы тока в электрических сетях высоких частот применяются термоэлектрические устройства, в которых роль датчика играет термопара. Она фиксирует степень нагрева проводника, при протекании по нему тока. Рамка реагирует на температуру, которая пропорциональна силе тока.

Электродинамические приборы используются для замера силы тока в цепях частотой до 200 Гц. Отличаются чувствительностью к перегрузкам и посторонним электромагнитным волнам. Благодаря точности замеров, применяются в качестве контрольных приборов для проверки остальных устройств для измерения силы тока.

Более современными моделями считаются цифровые амперметры, которые по физическим показаниям сочетают преимущества аналоговых приборов. Пользователи могут делать замеры с их помощью в любых условиях, так как они не боятся тряски, вибрации и т. д.

К бесконтактным устройствам относятся клещи для измерения тока. Устроены они из головки трансформатора. С их помощью могут определяться значения в любых участках электрической цепи. Для этого следует клещами охватить замеряемый кабель или провод.

Популярные модели

Как отечественными, так и зарубежными производителями выпускается довольно большое количество приборов, разнообразной классификации. Особенно ценятся цифровые устройства, которые нужны для измерения показаний. К ним относятся:

  1. А-05 (DC-2) — прибор устроен с внешним шунтом 75 мВ для измерения показаний в цепях постоянного напряжения. В зависимости от используемого трансформатора, амперметр используется в сетях с током от 100 до 1 тыс. А. Единицей измерения является ампер, замеры которого получают с погрешностью 1%, если класс точности шунта не менее 0,5. Потребляемая мощность не более 5 Вт.
  2. ВАР-М01−083 AC 20−450 В УХЛ4 — универсальный прибор, применяемый как вольтметр, так и амперметр. Устройство может использоваться в качестве основного и дополнительного оборудования. Питается за счет проверяемой электрической цепи. Прибор обладает функцией сохранения в памяти минимального и максимального значения. Управление осуществляется одной кнопкой, переключением которой можно вызвать все функции.
  3. ТДМ SQ 1102−0060 400А/5А — недорогой стрелочный прибор, применяемый в однофазных сетях. Корпус выполнен из негорючего пластика и имеет полную совместимость со многими маркировками трансформаторов. Средний срок службы составляет около 12 лет.
  4. АМ-1 — стационарный измерительный прибор, устанавливаемый на DIN-рейку. В комплект входит дополнительный трансформатор. Погрешность измерения составляет не более 0,5 А.

Стоит отметить еще модели амперметров АМ-3, IEK Э 47−1500/5 А, ACS 712 30 А RD и др. Чтобы избежать больших погрешностей, следует выбирать устройства с сопротивлением до 0,5 Ом. Корпус устройств должен быть герметичным и состоять из негорючего материала. Клеммы обычно покрывают антикоррозийным слоем, назначение которых считается обеспечение более прочного контакта.

Процесс измерения

На практике амперметр используется гораздо реже, но иногда все-таки существует необходимость сделать замеры тока. Обычно такая процедура применяется для определения мощности электрического прибора, если нет соответствующих обозначений. Очень важно, что при измерении тока величина напряжения, приложенного к электрической цепи, не имеет значения. Замер прибором можно проводить, разорвав цепь в любом месте.

Источником может быть простая батарейка на 1,5 В, аккумулятор на 12 В или однофазная сеть 220 В. Перед началом измерений пользователи подготавливают оборудование, переводя ручки настройки в соответствующее начальное положение. Если примерное значение тока неизвестно, то переключатели устанавливаются на максимальное значение.

Когда все будет подготовлено, в одну из розеток подключается электрический прибор, а в другую провода амперметра. Если это бытовая сеть, то на измерительном устройстве следует выставить переменный ток и максимальное его значение. При измерении стрелочными приборами часто допускаются ошибки, так как сам процесс с ними проводить не очень удобно.

В этом случае гораздо удобнее использовать цифровые измерительные устройства. Очень популярны мультиметры M890G, в которых есть два диапазона для измерений как переменного, так и постоянного тока. Опытные электрики обычно примерно знают параметры электрической сети, поэтому они сразу устанавливают переключатели в нужное положение.

Если они не знают значения измеряемого тока, то устанавливают на мультиметре предельное значение равное 10 А. Далее, прибор перенастраивается на меньшее значение, соответствующее току сети.

Следует помнить, что переключение осуществляется при обесточивании проверяемой электрической цепи. Используя универсальный прибор, который выполняет задание вольтметра и амперметра, косвенно измеряют сопротивление подключенного прибора. Для этого дополнительно проводят расчеты, связанные с законом Ома.

Источник

Амперметры. Виды и работа. Устройство и применение. Особенности

Чтобы измерить силу тока в некоторой электрической цепи, существуют приборы, называемые амперметры. Они включаются в цепь по последовательной схеме. Внутреннее сопротивление амперметров очень мало, поэтому такое измерительное устройство не влияет на параметры электрического тока измеряемой цепи. Единицей измерения силы тока является ампер.

Шкалы приборов могут градуироваться в различных долях ампера: микроамперах, миллиамперах и т.д. Соответственно такие приборы называют микроамперметрами, миллиамперметрами и т.д. Чтобы расширить пределы измерений, амперметры включают в цепь с применением трансформатора, либо в параллели с шунтом. В этом случае только небольшая часть тока будет протекать через амперметр, а основная часть тока пойдет через шунт.

Для крепления шунта к амперметру применяются специальные гайки. Запрещается подключать шунт к амперметру при включенном питании электрической сети. Полярность прибора при подключении также имеет большое значение. Если перепутать полярность, то стрелка прибора будет уходить в другую сторону, а цифровой амперметр, покажет отрицательную величину.

Виды амперметров

Точность показаний прибора зависит от принципа действия и вида устройства.

Существует два основных вида амперметров:
Первый вид в свою очередь делится на следующие устройства:
  • Магнитоэлектрические.
  • Электромагнитные.
  • Электродинамические.
  • Ферродинамические.
По виду измеряемого тока амперметры делятся:
  • Для переменного тока.
  • Для постоянного тока.

Существуют и другие специализированные приборы для измерения тока, которые применяются в узконаправленных областях, и не распространены так широко, как перечисленные выше.

Конструктивные особенности и работа
Магнитоэлектрические амперметры

Принцип действия такого вида прибора основывается на взаимодействии магнитного поля магнита и подвижной катушки, находящейся в корпусе прибора.

Достоинствами такого амперметра является низкое потребление электроэнергии при функционировании, высокая чувствительность и точность измерений. Все магнитоэлектрические амперметры оснащены равномерной градуировкой шкалы измерений. Это позволяет произвести измерения с высокой точностью.

К недостаткам магнитоэлектрического амперметра относится его сложность внутренней конструкции, наличие движущейся катушки. Такой прибор не является универсальным, так как он действует только для постоянного тока.

Несмотря на недостатки, магнитоэлектрический вид прибора широко применяется в различных областях промышленности, в лабораторных условиях.

Электромагнитные

Амперметры с электромагнитным принципом работы не имеют в своем устройстве движущейся катушки, в отличие от магнитоэлектрических моделей. Устройство их значительно проще. В корпусе находится специальное устройство и один или несколько сердечников, которые установлены на оси.

Электромагнитный амперметр имеет меньшую чувствительность, по сравнению с магнитоэлектрическим прибором. А значит, точность его измерений будет ниже. Преимуществами таких приборов является универсальность работы. Это означает, что они могут измерять силу тока как в цепи постоянного, так и переменного тока. Это значительно расширяет его сферу применения.

Электродинамические

Метод работы таких приборов заключается во взаимодействии электрических полей токов, которые проходят по электромагнитным катушкам. Конструкция прибора состоит из подвижной и неподвижной катушки. Универсальная работа на любом виде тока является основным достоинством электродинамических амперметров.

Из недостатков стоит выделить большую чувствительность, так как они реагируют даже на незначительные магнитные поля, расположенные в непосредственной близости к ним. Подобные поля способны создавать для электродинамических приборов большие помехи, поэтому такие амперметры применяют только в защищенном экраном месте.

Ферродинамические

Такие приборы, обладают наибольшей эффективностью и точностью измерений. Магнитные поля, расположенные рядом с прибором, не оказывают на него заметного влияния, поэтому нет необходимости в установке дополнительных защитных экранов.

Конструкция такого амперметра включает в себя замкнутый ферримагнитный провод, а также сердечник и неподвижную катушку. Такое устройство позволяет повысить надежность работы прибора. Поэтому ферродинамические виды амперметров чаще всего используются в военной промышленности и оборонных учреждениях. К его преимуществам также можно отнести удобство и простоту пользования, точность всех измерений, по сравнению с ранее рассмотренными видами приборов.

Цифровые

Кроме рассмотренных приборов, существует цифровой вид амперметров. В настоящее время они все шире используются в различных сферах производства, а также в бытовых условиях. Такая популярность цифровых приборов связана с удобством пользования, небольшими размерами и точными измерениями. Вес прибора также очень незначительный.

Цифровые модификации используют в различных условиях, он невосприимчив к вибрациям, в отличие от механических аналоговых приборов.

Цифровые приборы, не боятся незначительных механических ударов, которые возможны от работающего рядом оборудования. Расположение в вертикальной или горизонтальной плоскости прибора не имеет влияния на его работоспособность, так же как изменение температуры и давления. Поэтому такой прибор применяют в условиях внешней среды.

Измерение переменного и постоянного тока

Все рассмотренные приборы способны измерять постоянный ток. Однако иногда требуется измерить силу переменного тока. Если у вас для этого нет отдельного амперметра, то можно собрать элементарную схему.

Существуют и специальные приборы, измеряющие переменный ток. Оптимальным выбором прибора будет мультиметр, в котором имеется возможность измерения переменного тока.

Чтобы выполнить правильное измерение, необходимо определить вид тока, то есть, переменный ток в сети, или постоянный. В противном случае измерение будет ошибочным.

Общий принцип действия амперметра

Если рассматривать классический принцип работы амперметра, то его действие заключается в следующем.

На оси кронштейна вместе с постоянным магнитом расположен стальной якорь с закрепленной на нем стрелкой. Воздействуя на якорь, постоянный магнит передает ему магнитные свойства. В этом случае позиция якоря находится вдоль силовых линий, проходящих вдоль магнита.

Такая позиция якоря определяет нулевое расположение стрелки по градуированной шкале. При протекании тока от генератора или другого источника по шине, возле нее возникает магнитный поток. Силовые линии этого потока в точке расположения якоря направлены под прямым углом к силовым линиям магнита.

Магнитный поток, образованный электрическим током, действует на якорь, который стремится повернуться на 90 градусов. В этом ему мешает магнитный поток, образованный в постоянном магните. Сила взаимодействия двух потоков зависит от направления и величины электрического тока, протекающего по шине. На эту величину и происходит отклонение стрелки прибора от нуля.

Сфера применения

Цифровые и аналоговые амперметры, используются в различных отраслях промышленности и народного хозяйства. Особенно широко они применяются в энергетической отрасли промышленности, радиоэлектронике, электротехнике. Также их могут использовать в строительстве, в автомобильном и другом транспорте, в научных целях.

В бытовых условиях прибор также часто используется обычными людьми. Амперметр полезно иметь с собой в автомобиле, на случай выявления неисправностей электрооборудования в пути.

Аналоговые приборы до сих пор также применяются в различных областях жизни. Их преимуществом является то, что для работы не требуется подключение питания, так как они пользуются электричеством от измеряемой цепи. Также их удобство состоит в отображении данных. Многим людям привычнее смотреть за стрелкой. Некоторые устройства оснащены регулировочным винтом, который позволяет точно настроить стрелку на нулевое значение. Инертность работы прибора отрицательно влияет на его применяемость, так как для стрелки необходимо время для нахождения устойчивой позиции.

Как выбрать

Для более точных измерений следует выбирать прибор сопротивлением до 0,5 Ом. Лучше, если зажимы контактов будут покрыты специальным антикоррозийным слоем.

Корпус должен быть качественного изготовления, без повреждений, желательно герметичного исполнения, для предотвращения проникновения влаги. Это продлит его срок службы и повысит точность показаний.

Наиболее удобный вид амперметра – это цифровой. Хотя в настоящее время более популярными являются мультиметры, в состав которых также входит функция измерения тока.

Запрещается подключение амперметра в сеть напрямую без нагрузки, во избежание выхода его из строя. При измерениях нельзя прикасаться к неизолированным токоведущим элементам прибора, так как возможен удар электрическим током. При работе с амперметром следует соблюдать осторожность и внимательность.

Источник

Магнитоэлектрические амперметры

ЛЕКЦИЯ 6.

Электроизмерительные приборы магнитоэлектрической системы.

Для расширения пределов измерения магнитоэлектрических амперметров и вольтметров применяются масштабные преобразователи: для амперметров – шунты, для вольтметров – добавочные сопротивления.

Магнитоэлектрические амперметры.

Основой амперметров является измерительный механизм (ИМ). В микро- и миллиамперметрах, предназначенных для измерения токов (не превосходящих 50 мА), измерительная цепь состоит из рамки и пружин, через которые подводится ток к рамке (сопротивление цепи измерительного механизма RА = Rр + 2Rпруж ).

Значение тока полного отклонения ограничено влиянием его теплового действия на упругие свойства спиральных противодействующих пружинок.

Если измеряемый ток I превышает по значению ток полного отклонения IА подвижной части, то параллельно цепи измерительного механизма И подключается шунт (резистор, через который пропускается ток Iш = I – IА (рис. 6.1, а). Сопротивление шунта Rш определяется из условия

Если шунт рассматривать как делитель тока с коэффициентом деления n= I / IА,то его сопротивление

Обычно Rш = 10 -2 – 10 -4 Ом.

В двухпредельном амперметре (рис.6.2), если принять I1

где n=U/UV коэффициент расширения предела измерения вольтметра (множитель шкалы).

В многопредельных вольтметрах (рис.6.3) используют ступенчатое включение резисторов и для соответствующих пределов измерения напряжений U1,U2,U3 при заданном токе рамки IV сопротивления добавочных резисторов рассчитывают по формулам:

Добавочные резисторы могут быть внутренними (до 600 В) и наружными (до 1500 В). Наружные добавочные сопротивления выпускаются на определенные номинальные токи (от 0.5 до 30 мА) и имеют классы точности от 0.02 до 1.

Шунты и добавочные сопротивления изготавливаются из материалов с высоким удельным сопротивлением (манганин, константан), имеющих температурный коэффициент сопротивления, близкий к нулю.

Комбинированные аналоговые измерительные приборы (выпрямительные приборы).

Комбинированный аналоговый измерительный прибор – ампервольтомметр (авометр) – является универсальным многопредельным прибором, с помощью которого возможны измерения токов, напряжений в цепях постоянного и переменного токов частотой от 20 Гц до 20 кГц и выше, сопротивлений постоянному току и емкостей. В авометре используют магнитоэлектрический ИМ , который может при помощи переключающего устройства соединяться с различными измерительными цепями.

Принцип работы таких приборов заключается в выпрямлении переменного тока с помощью полупроводниковых диодов (см. рис. 6.4). Постоянная составляющая выпрямленного тока измеряется прибором магнитоэлектрической системы (микроамперметром, миллиамперметром). В схеме прибора используют одно- и двухполупериодные выпрямители.

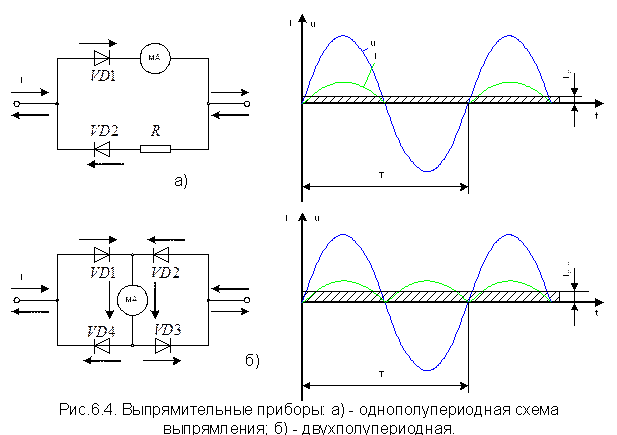

В однополупериодных схемах (рис. 6.4, а) ток i через магнитоэлектрический прибор, включенный последовательно с диодом VD1, пропускается только в положительный полупериод. В отрицательный полупериод, для которого сопротивление диода VD1 велико, ток протекает через диод VD2, включенный параллельно прибору. Диод VD2 защищает диод VD1 от пробоя. Для уравнивания сопротивления параллельных ветвей последовательно со вторым диодом включен резистор R, сопротивление которого равно сопротивлению измерительной цепи прибора. Подвижная часть магнитоэлектрического прибора обладает механической инерцией и при частотах выше 10…20 Гц не успевает следить за мгновенными значениями вращающего момента, реагируя только на среднее значение момента. Из уравнения шкалы магнитоэлектрического прибора a = следует, что отклонение стрелки выпрямительного прибора пропорционально среднему за период значению переменного тока. Для однополупериодного выпрямления при токе синусоидальной формы

и показания прибора

В двухполупериодных схемах выпрямления (рис. 6.4, б) ток i, протекающий через прибор, увеличивается вдвое по сравнению с током, протекающим в схеме рис. 6.4, а. Для синусоидального тока

Из (6.2) видно, что шкала выпрямительного прибора линейна и при любой форме кривой измеряемого тока отклонение стрелки прибора пропорционально среднему за период значению. Однако на практике шкалу выпрямительных приборов всегда градуируют в средних квадратических значениях напряжения (тока) синусоидальной формы, поэтому средневыпрямленное значение тока , протекающего через прибор, можно выразить через среднеквадратическое значение I измеряемого тока и коэффициент формы для синусоиды КФ:

Здесь КФ =

При двухполупериодной схеме

Следовательно, в выпрямительных приборах все значения оцифрованных делений шкалы как бы умножены на коэффициент формы Кф= 1.11. Отсюда следует, что при измерении тока или напряжения несинусоидальной формы полученный отсчет по шкале такого выпрямительного прибора сначала нужно разделить на 1.11 (получить выпрямленное значение измеряемой величины), а затем умножить на коэффициент формы, соответствующий форме реального сигнала. В приборах с однополупериодным выпрямлением вместо 1.11 подставляют 2.22 (2Кф).

Выпрямительные приборы имеют классы точности 1.5 и 2.5 с пределами измерения по току от 2 мА до 600 А, по напряжению – от 0.3 до 600 В.

Достоинствами выпрямительных приборов является высокая чувствительность, малое собственное потребление энергии и возможность измерения в широком диапазоне частот. Частотный диапазон выпрямительных приборов определяется возможностями применяемых диодов. Так, применение точечных кремниевых диодов обеспечивает измерение переменных токов и напряжений до частот порядка 10 4 …10 5 Гц. Основными источниками погрешностей этих приборов являются изменения параметров диодов с течением времени, влияние окружающей температуры, а также отклонение формы кривой измеряемого тока или напряжения от той, при которой произведена градуировка прибора.

Электромагнитный измерительный механизм.

Состоит из неподвижной катушки с обмоткой, в которую подается измеряемый ток, и сердечника на оси из магнитного материала (табл.5.1,б).

Сердечник втягивается в магнитное поле, создаваемое измеряемым током. Обмотка неподвижной катушки, в отличие от предыдущего, может быть выполнена из более толстого провода. Поэтому электромагнитные приборы обладают большей перегрузочной способностью.

Зависимость угла поворота от квадрата тока (см. формулы на схеме)

a =

указывает на возможность измерения переменного и постоянного токов, а также на квадратичный характер шкалы. Однако, на практике шкалу прибора можно приблизить к линейной подбором конфигурации сердечника.

Таким образом, электромагнитные приборы измеряют среднеквадратическое (действующее) значениетока. Это относится и к другим видам приборов с квадратичной функцией преобразования.

Достоинства приборов электромагнитной системы:

Простота конструкции, хорошая перегрузочная способность и одинаковая пригодность для измерений в цепях постоянного и переменного токов, а также отсутствие токоподводов к подвижной части, низкая трудоемкость в изготовлении и низкая стоимость используемых материалов и, следовательно, пониженная цена по сравнению с другими приборами, имеющими равные метрологические свойства.

Недостатки: большое собственное потребление энергии (собственное сопротивление вольтметров составляет 100 ¸ 2000 Ом), невысокая точность (классы точности 1.0; 1.5; 2.5), малая чувствительность, влияние внешних магнитных полей.

Электромагнитные приборы применяют преимущественно в качестве щитовых амперметров и вольтметров в цепях переменного тока промышленной частоты. Классы точности щитовых приборов 1.5 и 2.5. Промышленностью выпускаются амперметры с верхним пределом измерения от долей ампера до 200 А, и вольтметры с пределами измерения от долей вольта до сотен вольт.

Выпускаются также переносные приборы электромагнитной системы классов точности 0.5 и 1.0 для измерения в лабораторных условиях.

Электромагнитные амперметры и вольтметры.

Диапазон измерения токов весьма широк. Для стационарных измерений используют однопредельные амперметры, для переносных – многопредельные.

Применение шунтов для расширения пределов измерения электромагнитных амперметров нерационально, т.к. приводит к увеличению мощности потребления приборами, громоздкости и дороговизне.

Пределы измерения амперметров расширяют с помощью измерительных трансформаторов тока (ТТ) (рис.6.5,а).

Первичная обмотка ТТ с меньшим числом витков включается последовательно в цепь измеряемого тока I1, а к зажимам вторичной обмотки с большим числом витков подсоединяется амперметр А. Измеряемый ток определяют посредством умножения показаний амперметра на номинальный коэффициент трансформации тока КIном, т.е.

[Нормальным режимом для ТТ является режим к.з. При размыкании вторичной цепи ТТ резко повышается напряжение на вторичной обмотке от единиц вольт до нескольких кВ, что опасно и может привести к перегреву сердечника и пробою изоляции. Во избежание размыкания предусмотрен ключ В.]

Лабораторные измерительные трансформаторы тока изготовляются на номинальные напряжения 0.5 – 35 кВ; номинальные первичные токи 0.1 – 25000 А; номинальные вторичные токи 5 А и 1 А. Классы точности ТТ 0.05, 0.1, 0.2, 0.5.

Измерительная цепь электромагнитного вольтметра представляет собой последовательное соединение неподвижной катушки и добавочного резистора. Добавочные резисторы применяют в многопредельных вольтметрах с наибольшим пределом измерения 600 В.

Для расширения пределов измерения электромагнитного вольтметра применяют измерительные трансформаторы напряжения ТН (рис.6.5,б).

Первичную обмотку ТН с большим числом витков подключают параллельно участку цепи, на котором измеряется напряжение U1, вторичную обмотку с напряжением U2 и малым числом витков соединяют с вольтметром.

Вторичная обмотка замкнута на большое сопротивление, вследствие чего токи в обмотках малы и ТН работает в условиях, близких к х.х.

Измеряемое напряжение определяют посредством умножения показаний вольтметра на номинальный коэффициент трансформации КUном, т.е.

Классы точности ТН 0.05, 0.1, 0.2, 0.5.

Расширение пределов измерения электромагнитных амперметров и вольтметров сопряжено с увеличением погрешности измерения.

Источник
