Аппарат для измерения стопы



Плантографы

Плантограф – специальное медицинское устройство, с помощью которого диагностируют и исследуют отпечатки стоп у человека для определения наличия плоскостопия у человека. Сегодня это оборудование широко применяется в ортопедии и остеопатии, применяется в медицинских кабинетах школ, детских садов и других лечебных заведениях. Диагностические плантографы бывают механические (результат образуется на белом листе бумаги и смотрится врачем) и электронные (результаты получаются в электронном виде и отображаются на экране монитора).

Плоскостопие – одна из самых распространенных болезней прошлого столетия, в этом столетии, увы, не пошла на убыль. То, что теперь с усмешкой воспринимают, как диагноз для отвода от военной службы, на самом деле не такая уж безобидная штука.

Плоскостопие дает неправильную постановку стопы, неправильное распределение веса, а стало быть и нагрузки на опорно-двигательный аппарат. Вроде бы никому не заметная неправильность нагружает и коленки, и тазобедренный сустав, и как продолжение передачи наступательной нагрузки – поясницу. Именно так взаимодействует этот аппарат. По этим и описанным ниже причинам в армию с плоскостопием не берут.

Поэтому за плоскостопием нужно следить, не давать ему развиваться, поддерживать и укреплять стопу. Но прежде всего, нужно знать, есть ли само плоскостопие.

Из-за чего возникает плоскостопие и может ли оно быть приобретено

Плоскостопие может быть врожденным, а может быть и приобретенным от тяжелой физической работы, заболеваний, лишнего веса и т.д.

Диагностика плоскостопия

Степени плоскостопия

Проводить диагностику плоскостопия не очень сложно. Самый простой способ можно провести самостоятельно, на дому. Для этого понадобится обычный чистый лист бумаги. Нужно смазать ступни кремом или маслом, так чтобы на них было достаточно маслянистых веществ, и аккуратно встать на лист, стараясь не смазать след. По полученному отпечатку можно судить о состоянии стопы. Различают 4 степени плоскостопия.

Зоны влияния плоскостопия на опорно-двигательный аппарат

Существуют признаки наличия плоскостопия. Усталость ног, особенно ступней, в любой обуви. Наличие мозолей-натоптышей на передней части ступни. Такие возникают при ношении обуви на высоких каблуках, каблуки вообще дают неравномерную нагрузку на переднюю часть стопы, что вызывает поперечное плоскостопие.

Неправильная осанка и боли в спине и суставах также могут быть следствием плоскостопия, так весь опорно-двигательный аппарат- единое целое.

Степени поперечного и продольного плоскостопия

Внешние признаки плоскостопия: “разлапистая”, широкая стопа, отклонение большого пальца стопы в наружную сторону или наоборот, загибание пальцев вовнутрь, образование косточки на ноге, это также признаки плоскостопия.

Рентген-снимок стопы в прямой и боковой проекции

Диагностировать плоскостопие можно и нужно с помощью медицинских методов. Один из таких методов – рентген. На рентгеновском снимке будет видно расположение костей стопы. Делаются рентген-снимки обеих стоп в прямой и боковой проекции под нагрузкой, пациент при этом стоит. Если нарушена высота свода стопы, видны деформации, то плоскостопие становится очевидным.

Проекция стопы с зонами, указывающими на плоскостопие

Плантография – так называют проекцию стопы на плоскость. Метод определения с листом бумаги является одним из способов плантографии. Также есть современный и довольно точный способ определения плоскостопия с помощью аппарата, который отображает стопу под нагрузкой на стеклянной поверхности.

Когда можно исправить плоскостопие и как его не развивать

Исправить плоскостопие можно только в детском возрасте. У взрослых, когда стопа уже сформирована, можно только поддерживать состояние стоп и не давать развиваться плоскостопию с помощью правильно подобранной обуви по размеру и форме, ортопедических стелек и системы лечебной физкультуры.

Источник

Диагностика плоскостопия

Как определить плоскостопие? При подозрении на патологические изменения в области стопы следует обратится к травматологу-ортопеду.

Специалист выслушает жалобы, изучит анамнез болезни, проведет пальпацию и визуальный осмотр, исследует объем пассивных и активных движений. Чтобы подтвердить предварительный диагноз и установить степень деформации, он направит пациента на инструментальные исследования.

Диагностические методы

  • плантографию;
  • подометрию;
  • подографию;
  • рентгенографию;
  • метод Фридланда.

Плантография

Этот метод является самым простым и наиболее информативным.

При помощи специального аппарата (плантографа) получают отпечаток стопы, на основании которого определяют степень деформации:

  • первая степень – углубление занимает меньше половины ступни;
  • вторая степень – выемка охватывает менее трети стопы;
  • третья степень – выемка отсутствует.
Читайте также:  Измерь линейкой с миллиметровыми делениями

Подометрия

Ортопед измеряет размеры свода (высоту, длину, ширину) и вычисляет подометрический индекс. Этот показатель позволяет выявить деформацию стопы. Сейчас в основном делают компьютерную подометрию, предоставляющую более точные результаты.

Подография

При помощи специального оборудования (обуви с металлическими пластинами и дорожки с металлическим покрытием) регистрируют длительность и ширину шага, разворот ступни, прямолинейность походки.

Рентгенография

Одним из основных и самых точных методов при диагностике плоскостопия является рентгенография. Она не только обнаруживает патологию, но и определяет ее стадию и степень деформации.

Снимки делают в положении стоя в двух проекциях (прямой и боковой). Они показывают расположение и состояние костей.

Метод Фридланда

Врач измеряет высоту и длину стопы. Затем он умножает высоту на 100 и делит полученное число на длину.

На основании подометрического индекса определяют присутствие деформации:

  • 29-31 – норма;
  • 27-29 – плоскостопие;
  • менее 25 – выраженное плоскостопие, требующее неотложного лечения.

Диагностика на дому

Как определить плоскостопие самостоятельно?

На ровную поверхность кладут чистый лист бумаги. Стопу намазывают краской для рисования или жирным кремом и становятся на бумагу. Рассматривают отпечаток и сравнивают с рисунком. Чем меньше выемка, тем сильнее выражено плоскостопие.

Этот метод приблизительный. Поставить точный диагноз сможет только врач.

Источник

Стопомер

Согласно научному исследованию, большая часть населения носит обувь неправильного размера. Это касается всех категорий: детей и взрослых, мужчин и женщин. Причины разные: женщины могут намеренно выбирать слишком маленький размер обуви, чтобы нога казалась аккуратнее, а мужчины по своей невнимательности выбирают неправильный размер обуви. Рекомендуем купить стопомер – мерку Хайдера, чтобы избежать ошибок, которые могут негативно отразиться на Вашем здоровье.

Дети находятся в том возрасте, когда не могут определить нужный размер обуви и правильно описать свои ощущения при примерке пары новых ботинок. Кроме того, заказывая обувь в интернет магазине, когда нет возможности примерить обувь перед покупкой, Вы рискуете стать владельцем пары обуви неподходящего размера.

Кроме того, что обувь неправильного размера вызывает дискомфорт и неудобство в течение дня, она может стать причиной некоторых болезней. Во-первых, это касается самой стопы. Слишком маленькая обувь сжимает стопу и становится причиной ее деформации. Неподходящая обувь у детей приводит к неправильному развитию стопы, что вызывает нарушения походки и осанки. Чтобы навсегда избавиться от маленькой обуви, советуем купить стопомер.

Детский стопомер

Используя стопомер или мерку Хайдера, Вы избежите проблем с покупкой обуви. Это приспособление, которое позволяет правильно измерить стопу. Основываясь на полученных измерениях, Вы можете покупать обувь. Так Вы никогда не ошибетесь с ее размером.

Стопомер представляет собой измерительное устройство, которое фиксирует пятку и позволяет точно измерить длину стопы. Приспособление имеет две разметки: в сантиметрах и китайских размерах. Эта мерка упростит процесс выбора обуви на китайских сайтах, которые стали особенно популярны в последнее время. Стопомер подходит для измерений ноги с самого рождения.

При простоте использования детский стопомер позволяет получить очень точные размеры. Купите детский стопомер и Ваш ребенок всегда будет ходить в обуви правильного размера, а значит, его развитию ничего не будет мешать.

Взрослый стопомер

В нашем магазине Вы можете купить взрослый стопомер. Тут шкала делений рассчитана на стопу длиной до 30 сантиметров. Соседняя шкала показывает европейский размер обуви.

Взрослый стопомер, как и детский прост в использовании, и что особенно важно, позволяет получить точные мерки. Правильное измерение длины стопы состоит всего из 3 шагов:

  1. Установите стопомер – мерку Хайдера на ровную поверхность. Лучше всего, на пол.
  2. Максимально отодвиньте фиксатор и установите стопу на устройство так, чтобы пятка упиралась в бортик стопомера. Важно делать измерения, опираясь на ногу. То есть, чтобы получить точный размер ноги, измерения нужно делать стоя.
  3. Теперь подвиньте фиксатор до упора к большому пальцу стопы. В окошке Вы увидите результат измерений.
Читайте также:  Единица измерения объектов макромира

Источник

Прибор для измерения стопы

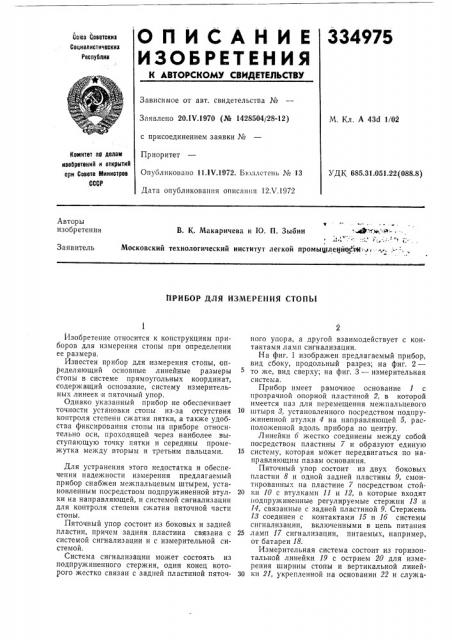

Патент 334975

Прибор для измерения стопы

О П И С А Н И Е 334975

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ боюз советских

Зависимое or авт. свидетельства ¹

Заявлено 20.1ЧЛ970 (№ 1428504/28-12) с присоединением заявки ¹

Опубликовано 11.1Ч.1972. Бюллетень № 13

Дата опубликования описания 12Х.1972

Комитет as делам изобретений и открытиЯ ори Совете Министров

УДК 685.31.051.22 (088.8) Авторы изобретения

В. К. Макаричева и Ю. П. Зыбин д е \. д Московский технологический институт легкой промыщленйоМ

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ СТОПЫ

Изобретение относится к конструкциям приборов для измерения стопы при определении ее размера, Известен прибор для намерения стопы, определяющий основные линейные размеры стопы в системе прямоугольных координат, содержащий основание, систему измерительных линеек и пяточный упор.

Однако указанный прибор не обеспечивает точности установки стопы из-за отсутствия контроля степени сжатия пятки, а также удобства фиксирования стопы на приборе относительно оси, проходящей через наиболее выступающую точку пятки и середины промежутка между вторым и третьим пальцами.

Для устранения этого недостатка и обеспечения надежности измерения предлагаемый прибор снабжен межпальцевым штырем, установленным посредством подпружиненной втулки на направляющей, и системой сигнализации для контроля степени сжатия пяточной части стопы.

Пяточный упор состоит из боковых и задней пластин, причем задняя пластина связана с системой сигнализации и с измерительной системой.

Система сигнализации может состоять из подпружиненного стержня, один конец которого жестко связан с задней пластиной пяточного упсра, а другой взаимодействует с контактами ламп сигнализации, На фиг. 1 изображен предлагаемый прибор, вид сбоку, продольный разрез; на фиг. 2— то же, вид сверху; на фиг. 3 — измерительная система.

Прибор имеет рамочное основание 1 с прозрачной опорной пластиной 2, в которой имеется паз для перемещения межпальцевого

10 штыря 8, установленного посредством подпружиненной втулки 4 на направляющей 5, расположенной вдоль прибора по центру.

Линейки 6 жестко соединены между собой посредством пластины 7 и образуют единую

15 систему, которая может передвигаться по направляющим пазам основания.

Пяточный упор состоит из двух боковых пластин 8 и одной задней пластины 9, смонтированных на пластине 7 посредством стой20 ки 10 с втулками 11 и 12, в которые входят подпружиненные регулируемые стержни И и

14, связанные с задней пластиной 9. Стержень

13 соединен с контактами 15 и 1б системы сигнализации, включенными в цепь питания

25 ламп 17 сигнализации, питаемых, например, от батареи 18.

Измерительная система состоит из горизонтальной линейки 19 с острием 20 для измерения ширины стопы и вертикальной линейно ки 21, укрепленной на основании 22 и служа3 щей для измерения высоты стопы. Линейка 21 имеет подпружиненную муфту 28 с винтом 24, жестко связанную с муфтой 25 горизонтальной линейки. Нулевое деление вертикальной линейки находится на уровне верхней площадки муфты 28 в положении, при котором острие 20 горизонтальной линейки 19 соприкасается с верхней плоскостью пластины 2.

Нулевое деление горизонтальной линейки находится на уровне боковой площадки муфты

25, когда острие 20 соприкасается с продольной осью прибора, расположенной параллельно линейкам б и отстоящей из нее на одинаковом расстоянии.

Измерительная система линеек может перемещаться вдоль прибора.

Работает прибор следующим образом. Стопа располагается на основании таким образом, чтобы штырь 8 находился между вторым и третьим пальцами, а пятка касалась боковых пластин и задней пластины пяточного упора.

Для удобства и точности расположения пятки между пластинками упора можно нажатием на заднюю пластину -9 передвинуть систему линеек б. В связи с подвижностью линеек б совместно с пластиной 9 сохраняется нулевое положение, соответствующее проекции точки, отстоящей от плоскости соприкосновения стопы с задней пластиной вправо на 1 лл, так как стерхкень 14 не доходит до конца паза втулки 11 тоже на 1 лья, При помощи одной из ламп 17 контролируется соприкосновение стопы с пластиной 9 при воздействии ее стержня на контакт 15. При замыкании контакта 1б запирается вторая лампа 17, сигна334975 лизирующая об излишнем прижатии пятки к задней пластине упора.

Читайте также:  Как измерить окружность бедра у женщин

При измерении стопы измерительная система перемещается вдоль одной из панелей основания. 1 аждая анатомическая точка стопы может быть определена в системе трех взаимно перпендикулярных координат. Все измерения производятся относительно оси прибора.

Длина стопы измеряется по линейке б, ши>0 рина по линейке 19, а высота по линейке 21.

1. Прибор для измерения стопы, содержащий основание, систему измерительных линеек и пяточный упор, отличающийся тем, что, с целью обеспечения надежности и удобного фиксирования стопы на приборе относительно оси стопы, проходящей через наиболее высту20 пающую сзади точку пятки и середину межпальцевого промежутка второго и третьего пальцев, он снабжен межпальцевым штырем, установленныAI посредством подпружиненной втулки на направляющей, системой сигнали25 зацпи для контроля степени сжатия пяточной части стопы, а пяточный упор состоит из боковых и задней пластин, причем задняя пластина связана с системой сигнализации и с измерительной системой.

ЗО 2. Прибор по п. 1, отличающийся тем, что, система сигнализации состоит из подпружиненного стержня, один конец которого жестко связан с задней пластиной пяточного упора, а другой взаимодействует с контактами лампо35 чек сигнализации.

Источник

Мерка Хайдера: назначение, фото

Что такое стопомер / мерка Хайдера

Какой у вас размер ноги? Уверена, большинство из нас подбирает обувь, ориентируясь на ощущения во время примерки. И это вполне разумно. Но как быть с ребенком, который не всегда может четко понять, подходит ли ему обувка? Оказывается, существует специальный прибор, который может облегчить эту задачу.

Что такое мерка Хайдера

Более общеупотребительное название — стопомер — это измерительный прибор, позволяющий корректно снять размер ноги. В основном, его делают из пластика. Оригинальное происхождение этого устройства — Германия. Благодаря простоте и доступности изготовления многие компании стали копировать это изобретение немецкого врача.

Мерка Хайдера выпускается как для детей, так и для взрослых. Основное отличие — это длина шкалы. У взрослых она на 10 см длиннее. Также производители часто выпускают детские стопомеры с более привлекательным, ярким дизайном.

На устройстве может быть расположено несколько шкал — в сантиметрах и китайских размерах, иногда добавляются дюймы. Видимо, это обусловлено распространенностью азиатских товаров. Это не совсем удобно, если вы предпочитаете обувь российских или европейских брендов, но приемлемо, если пользуетесь алиэкспрессами и подобными ресурсами. С другой стороны, зная размер ноги свой или ребенка с точностью до миллиметра, для вас уже не составит труда перевести его на общеупотребительные размеры обуви. На более продвинутых моделях также есть лента, фиксирующая подъем стопы с линейкой, так что можно узнать еще один параметр ноги.

Как измерить размер ноги стопомером

На устройстве есть специальный задник, куда фиксируется пятка, чтобы она не двигалась во время измерений. В носовой части имеется линейка с двигающимся ползунком. Когда нога установлена, ползунок перемещается впритык к самой выступающей части мыска (обычно, это кончик большого пальца, но бывает, что второй палец длиннее). Окошечко бегунка покажет ваш размер стопы.

Для того чтобы измерения были максимально корректными, нужно соблюсти некоторые простые правила:

  • Мерка Хайдера должна располагаться на ровной твердой поверхности. Желательно избегать мягких пушистых ковров.
  • Снимать размеры нужно в положении стоя, чтобы нога была под естественной нагрузкой.
  • Мерки снимаются на босую ногу, пятка должна плотно прилегать к заднику стопомера.

Мерка Хайдера для ортопедии

Эту линейку часто используют для вычисления длины ступни при производстве индивидуальных ортопедических стелек. Также ею измеряют размер самого вкладыша, чтобы он оптимально подходил по ноге.

Заключение

Стопомер — незаменимый приборчик для быстрорастущих деток. Он поможет вам быстро и без лишних хлопот подобрать подходящую обувь для малыша, не мучая его расспросами и не пытаясь нащупать пространство между большим пальцем и носком обуви. С ним вам будет проще совершать покупки в онлайн-магазинах, не опасаясь, что размер может не подойти. Кроме того отпадает необходимость брать ребенка с собой на изнуряющие примерки. В этой ситуации мерка Хайдера отлично его заменит.
