AutoCAD
Автор:
Support
Проблема
Решение
Альтернативный способ 1: использование команды -DWGUNITS
- Введите команду -DWGUNITS. Будут последовательно выведены следующие запросы:
- Единицы чертежа.
- Форматы единиц чертежа.
- Формат линейных единиц.
- Точность линейных единиц.
- Масштабировать объекты других чертежей при вставке?
- Сопоставить INSUNITS с единицами чертежа?
- Изменить размеры существующих объектов в соответствии с новыми единицами?
- Включить объекты пространства листа?
- Выберите единицы чертежа, отличные от текущих, на этапе 1.
- На этапе 7 и при необходимости на этапе 8 выберите Да.
Альтернативный способ 2: использование команды ВСТАВИТЬ
Альтернативный способ 3: использование команды МАСШТАБ
- В командной строке введите МАСШТАБ.
- В ответ на запрос Выберите объекты введите Все.
- Введите 0,0 для базовой точки.
- При запросе масштабного коэффициента введите соответствующий коэффициент для преобразуемых единиц на основе списка ниже.
Дюймы в миллиметры = 25,4
Миллиметры в дюймы = 0,0393701
Дюймы в сантиметры = 2,54
Сантиметры в дюймы = 0,393701
Футы в миллиметры = 304,8
Миллиметры в футы = 0,00328084
Футы в сантиметры = 30,48
Сантиметры в футы = 0,0328084
- При работе с командой МАСШТАБ скорректируйте высоту размерного текста и стрелок, используемых в размерном стиле.
- Может потребоваться перенести видовые экраны листа, изменить их размер или обновить масштаб печати, если после преобразования выбирается формат листа в альтернативных единицах. Например, при выборе формата в британских единицах измерения в чертеже, преобразованном в метрические единицы.
Источник
Как установить единицы измерения в AutoCAD
Как таковых единиц измерения в AutoCAD нет, есть условные единицы и каждый пользователь сам подразумевает необходимую ему размерность этих условных единиц (мм, см, м, дюйм, фут) при создании объектов в документе AutoCAD.
Однако может возникнуть необходимость вставить объекты из одного документа в другой документ при этом пользователи документов создавали объекты в них в разных условных единица (например один в миллиметрах другой в дюймах). Для корректного результата при вставке объектов из таких документов необходимо выполнить масштабирование. Величина масштаба зависит от физического смысла условной единицы измерения, и задается он в меню Формат пункт Единицы.
В раскрывающимся списке «Масштаб вставки» выбираются единицы измерения, в которых создаются объекты в текущем документе.
Пользователь может сам в любой момент предварительно с масштабировать объекты до необходимых единиц измерения с помощью команды МАСШТАБ (_scale). Величина масштаба зависит от того какие единицы измерения в какие необходимо перевести. Например для перевода из миллиметров в дюймы коэффициент масштаба будет 0,03937.
Настроить единицы измерения и сделать масштабирование под выбранные единицы измерения также можно с помощью команды -DWGUNITS.
Добавить комментарий Отменить ответ
Для отправки комментария вам необходимо авторизоваться.
Источник
3.1.1. Настройка линейных единиц
Для настройки линейных единиц выполните следующие действия.
1. Запустите AutoCAD, выберите из меню команду Файл » Закрыть или нажмите Ctrl+F4 для закрытия созданного по умолчанию чертежа, а затем воспользуйтесь командой Файл » Создать или нажатием Ctrl+N для создания нового чертежа на основе шаблона acadiso.dwt.
2. Выберите из меню команду Формат » Единицы либо введите в командном окне команду Единицы или просто ед. В открывшемся диалоговом окне Единицы чертежа (рис. 3.1) убедитесь в том, что в списке Формат группы Линейные выбран пункт Десятичные, а в списке Формат группе Угловые) – пункт Десятичные градусы.
Рис. 3.1 Диалоговое окно Единицы чертежа
3. Так как при проектировании рабочей зоны детской комнаты мы будем пользоваться метрической системой единиц, оставьте в списке Формат группы Линейные выбранным значение Десятичные, поскольку все остальные (Архитектурные, Инженерные и Дробные) используют неметрические единицы (футы, дюймы и их доли). Выбор значения Научные приводит к тому, что все размеры будут указываться в так называемом научном формате (например, значение 2.0039 в этом формате выглядит как 2.0039E+00), что в нашем случае не очень удобно. Для того чтобы понять, чем отличаются различные типы систем единиц, попробуйте выбрать какое-либо другое значение из списка Формат и обратите внимание на примеры, представленные в области Пример. Для возврата к метрической системе единиц снова выберите пункт Десятичные.
4. Теперь обратите внимание на два раскрывающихся списка Точность, которые в группах Линейные и Угловые находятся под списками Формат. Щелкните на кнопке раскрытия списка Точность в группе Линейные. Список откроется, и в нем будут перечислены допустимые значения точности для системы единиц Десятичные (рис. 3.2).
Рис. 3.2 Раскрывающийся список Точность для системы единиц Десятичные
Примечание. Раскрывающиеся списки представляют собой элементы управления, в которых в свернутом состоянии отображается текущий элемент. После щелчка на кнопке раскрытия списка (на ней изображен направленный вниз треугольник), на экране отображается весь список, что позволяет выбрать из него другой элемент. После выбора список закрывается и в нем отображается только выбранный элемент. Как и в случае переключателей, из раскрывающегося списка можно выбрать только один элемент.
5. Заданная с помощью этого списка точность влияет лишь на точность представления линейных размеров на чертеже AutoCAD. Если точность равна 0.1, то любая линия, длина которой задана с большей точностью (например, 2.0039), будет отображаться с округлением до 0.1 (в нашем примере до 2.0). Тем не менее, линия на самом деле будет иметь заданную длину 2.0039. Если изменить значение точности на 0.0001, а затем воспользоваться командой Длина (рассматривается в материале главы 7) для определения длины линии, то измерение покажет длину 2.0039.
6. Выберите из списка Точность пункт 0.0 для представления линейных размеров с точностью до 0.1 мм.
Источник
AutoCAD Architecture
Автор:
Данная процедура используется для определения единиц измерения для нового или уже существующего чертежа.
Изменяя единицы измерения чертежа, можно указать, требуется ли для объектов, имеющихся в чертеже, сохранение их исходного размера, или же надо изменить масштаб для приведения их к новым единицам измерения. Можно указать также, следует ли для объектов, вставляемых из чертежа, в котором используются другие единица, изменить масштаб с целью приведения их к единицам измерения текущего чертежа, или же надо сохранить их исходные размеры.
Можно указывать тип единицы измерения и точность для единиц измерения линейных размеров и углов, площадей и объемов. В качестве параметров, характеризующих точность измерений, указывается только количество десятичных знаков, отображаемых в интерфейсе. Это не то же самое, что число десятичных разрядов, используемых программой для вычислений.
Когда изменяются единица изменения, значения по умолчанию во вкладках «Площадь» и «Объем» изменяются с учетом новых единиц измерения чертежа. Характеристики масштаба чертежа на вкладке «Масштаб» также изменяются, отражая новые единицы измерения чертежа.
- Щелкните

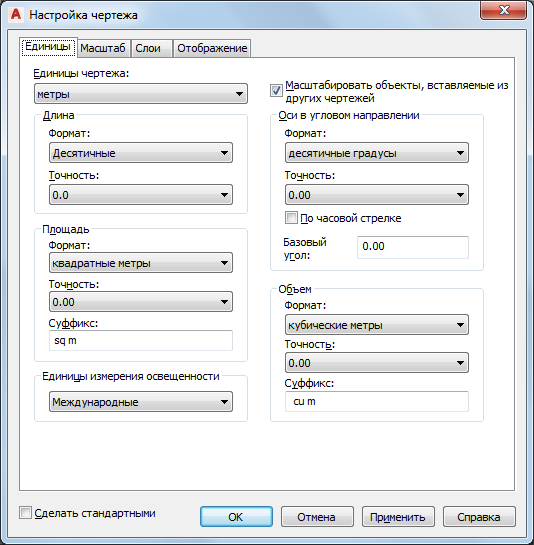

«Утилиты» «Настройка чертежа» . - Перейдите на вкладку «Единицы».
«Утилиты»
Задание стандартных параметров единиц измерения для текущего чертежа.
Здесь предлагаются различные метрические и британские единицы. Выбор единиц определяет ту единицу измерения, которой приравнивается каждая единица в текущем чертеже. Например, если выбраны дюймы, то каждая единица измерения чертежа составляет один дюйм.
Чтобы настроить масштаб объектов, вставляемых в текущий чертеж из чертежей с другими единицами измерения, выберите в меню «Другие чертежи» опцию «Масштабировать вставляемые объекты».
Чтобы вставлять объекты в исходном размере, без изменения масштаба, отмените выбор данной опции. Например, при вставке элемента длиной один дюйм в чертеж с единицами «миллиметры» данная настройка (будучи активной) вызывает автоматическую замену длины объекта на 25,4 мм. Если данная настройка отключена, длина элемента остается равной одной единице измерения (только теперь это уже не один дюйм, а один миллиметр).
Если требуется измерять углы не против часовой стрелки, а по часовой стрелке, выберите опцию «По часовой стрелке».
В поле «Базовый угол» введите значение для стандартного направления нулевого угла. Значениями по умолчанию являются 0 градусов (направление на восток) и направление против часовой стрелки.
В импортируемых геодезических чертежах возможно наличие инструкций по черчению, в которых может понадобиться изменение базового угла для обеспечения правильной ориентации данных.
| Значение | Направление |
|---|---|
| 0 | Восток |
| 90 | Север |
| 180 | Запад |
| 270 | Юг |
Если не требуется, чтобы для заданных единиц чертежа отображался стандартный суффикс, введите новый.
В раскрывающемся списке «Объем» выберите тип объема и точность.
Если не требуется, чтобы для заданных единиц чертежа отображался стандартный суффикс, введите новый.
| Если требуется . | то. |
|---|---|
| сохранить настройки единиц в качестве настроек по умолчанию для новых чертежей, работа над которыми начинается с нуля либо с использованием шаблонов, не содержащих информации о настройке чертежа, | выберите «Сохранить» в качестве значения «По умолчанию». Параметры во вкладках «Масштаб» и «Управление слоями» также сохраняются в качестве настроек по умолчанию. |
| сохранить настройки единиц только для текущего чертежа, | щелкните «Сделать стандартным» и «Применить». |
Выводится подсказка о необходимости указать, какие из объектов, имеющихся в текущем чертеже, должны быть заново масштабированы в соответствии с новыми единицами.
Укажите масштаб существующих объектов «Пространство модели» и «Пространство листа».
Источник
AutoCAD Architecture
Автор:
Данная процедура используется для определения единиц измерения для нового или уже существующего чертежа.
Изменяя единицы измерения чертежа, можно указать, требуется ли для объектов, имеющихся в чертеже, сохранение их исходного размера, или же надо изменить масштаб для приведения их к новым единицам измерения. Можно указать также, следует ли для объектов, вставляемых из чертежа, в котором используются другие единица, изменить масштаб с целью приведения их к единицам измерения текущего чертежа, или же надо сохранить их исходные размеры.
Можно указывать тип единицы измерения и точность для единиц измерения линейных размеров и углов, площадей и объемов. В качестве параметров, характеризующих точность измерений, указывается только количество десятичных знаков, отображаемых в интерфейсе. Это не то же самое, что число десятичных разрядов, используемых программой для вычислений.
Когда изменяются единица изменения, значения по умолчанию во вкладках «Площадь» и «Объем» изменяются с учетом новых единиц измерения чертежа. Характеристики масштаба чертежа на вкладке «Масштаб» также изменяются, отражая новые единицы измерения чертежа.
- Щелкните «Утилиты» «Настройка чертежа» .
- Перейдите на вкладку «Единицы».
«Утилиты»
Задание стандартных параметров единиц измерения для текущего чертежа.
Здесь предлагаются различные метрические и британские единицы. Выбор единиц определяет ту единицу измерения, которой приравнивается каждая единица в текущем чертеже. Например, если выбраны дюймы, то каждая единица измерения чертежа составляет один дюйм.
Чтобы настроить масштаб объектов, вставляемых в текущий чертеж из чертежей с другими единицами измерения, выберите в меню «Другие чертежи» опцию «Масштабировать вставляемые объекты».
Чтобы вставлять объекты в исходном размере, без изменения масштаба, отмените выбор данной опции. Например, при вставке элемента длиной один дюйм в чертеж с единицами «миллиметры» данная настройка (будучи активной) вызывает автоматическую замену длины объекта на 25,4 мм. Если данная настройка отключена, длина элемента остается равной одной единице измерения (только теперь это уже не один дюйм, а один миллиметр).
Если требуется измерять углы не против часовой стрелки, а по часовой стрелке, выберите опцию «По часовой стрелке».
В поле «Базовый угол» введите значение для стандартного направления нулевого угла. Значениями по умолчанию являются 0 градусов (направление на восток) и направление против часовой стрелки.
В импортируемых геодезических чертежах возможно наличие инструкций по черчению, в которых может понадобиться изменение базового угла для обеспечения правильной ориентации данных.
| Значение | Направление |
|---|---|
| 0 | Восток |
| 90 | Север |
| 180 | Запад |
| 270 | Юг |
Если не требуется, чтобы для заданных единиц чертежа отображался стандартный суффикс, введите новый.
В раскрывающемся списке «Объем» выберите тип объема и точность.
Если не требуется, чтобы для заданных единиц чертежа отображался стандартный суффикс, введите новый.
| Если требуется . | то. |
|---|---|
| сохранить настройки единиц в качестве настроек по умолчанию для новых чертежей, работа над которыми начинается с нуля либо с использованием шаблонов, не содержащих информации о настройке чертежа, | выберите «Сохранить» в качестве значения «По умолчанию». Параметры во вкладках «Масштаб» и «Управление слоями» также сохраняются в качестве настроек по умолчанию. |
| сохранить настройки единиц только для текущего чертежа, | щелкните «Сделать стандартным» и «Применить». |
Выводится подсказка о необходимости указать, какие из объектов, имеющихся в текущем чертеже, должны быть заново масштабированы в соответствии с новыми единицами.
Укажите масштаб существующих объектов «Пространство модели» и «Пространство листа».
