Измерение основных электрических величин напряжения тока мощности энергии



Измерение тока, напряжения и мощности

Измерение тока. Для измерения тока используются амперметры. Амперметр включается в цепь таким образом, чтобы через него проходил весь измеряемый ток, т.е. последовательно. Поэтому его сопротивление должно быть малым по сравнению с сопротивлением цепи.

Для измерения постоянного тока используются приборы магнитоэлектрической системы, реже приборы электромагнитной системы. Для измерения переменного тока частотой 50 Гц в основном применяют приборы электромагнитной системы. Сопротивление этих приборов лежит в пределах от долей ома до нескольких ом.

Для расширения пределов измерения амперметров в цепях постоянного тока используют шунты. Их сопротивления подсчитывают по формуле:

,

где Iан — номинальное значение тока амперметра; Rа — внутреннее сопротивление амперметра; Iш — ток, проходящий через шунт.

Для расширения пределов измерения амперметров в цепях переменного тока используют измерительные трансформаторы тока.

Измерение напряжения. Для измерения напряжения используют вольтметры.

Вольтметры включаются параллельно участку электрической цепи, на котором измеряют напряжение. Вольтметр должен иметь большое сопротивление по сравнению с сопротивлением соответствующего участка цепи. В цепях постоянного тока используют вольтметры магнитоэлектрической системы, но обычно с добавочным сопротивлением.

Для расширения пределов измерений вольтметров в цепях постоянного тока до 4500 В служат добавочные резисторы (сопротивления). Их сопротивление определяют по формуле:

где Uн — номинальное напряжение прибора; Umax — максимальное измеряемое напряжение; RV — сопротивление вольтметра.

В цепях переменного тока используют вольтметры электромагнитной и электродинамической системы.

Измерение мощности. Мощность в электрической цепи синусоидального тока определяется по формуле:

P=U I · cos(Ð ),

где U и I — действующие значения напряжения и тока; j =Ð — угол разности начальных напряжения и тока (угол сдвига фаз).

Для измерения мощности в электрических цепях необходимо измерить напряжение, ток и угол сдвига фазы. Для этого используется прибор — ваттметр с двумя катушками. Это приборы электродинамической и ферродинамической измерительных систем. Катушка напряжения включается параллельно участку цепи, подобно вольтметру, ее зажимы на лицевой стороне ваттметра обозначены буквой U. Токовая катушка включается в цепь последовательно, подобно амперметру, ее зажимы обозначены буквой I (рисунок 1.4.).

Рисунок 1.4 — Схема включения ваттметра

На ваттметре начало токовой катушки и катушки напряжения отмечены звездочками, это генераторные зажимы. При измерении активной мощности эти зажимы включаются со стороны источника энергии. Такие же особенности имеет и так же включается в сеть фазометр — прибор, предназначенный для измерения угла сдвига фаз j. Он позволяет непосредственно определить по шкале угол j и cos j.

Цена деления многопредельного ваттметра определяется по формуле:

,

где Uп, Iп— предельные значения напряжения и тока, указанные на соответствующих зажимах прибора; n — число делений шкалы.

Активная мощность, измеряемая ваттметром,

где Wизм — число делений шкалы, указываемое стрелкой прибора.

Таким же образом определяется цена деления амперметра и вольтметра, если шкала прибора не проградуирована в единицах измерения.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

9.3 Измерение тока, напряжения и мощности

9.3.1 Измерение тока. Для измерения тока служат амперметры, миллиамперметры и микроамперметры. Эти приборы включаются последовательно в участок электрической цепи.

При этом необходимо, чтобы внутреннее сопротивление амперметра было мало по сравнению с сопротивлением участка электрической цепи, в который он включен. В противном случае включение прибора вызовет существенное изменение сопротивления и тока на данном участке электрической цепи, а также и изменение режима работы всей цепи.

Сопротивления катушек (рамок) электроизмерительных приборов составляют 1.. .2 кОм и рассчитаны на полное отклонение стрелки при токе 100. 500 мкА (что соответствует падению напряжения на приборе 0,1. 1 В). Следовательно, непосредственное включение электроизмерительного прибора возможно только при измерении малых токов до 500 мкА в высокоомных электрических цепях.

Чтобы использовать данный прибор для измерения токов больших значений и снизить его внутреннее сопротивление, применяют шунты.

Шунт представляет собой манганиновые пластины или стержни, впаянные в медные или латунные наконечники. Сопротивление шунта значительно меньше сопротивления рамки прибора. Шунт включается в электрическую цепь последовательно, а параллельно ему подключается рамка (катушка) прибора.

Рис. 9.3. — Схема включения прибора с шунтом: 1 – шунт; 2 – рамка (катушка) прибора;

I измеряемый ток; Iш – ток через шунт; IА – ток через рамку прибора

По первому закону Кирхгофа измеряемый ток в электрической цепи равен ,

где IА – ток через рамку прибора, А;

Так как , то , так что

При параллельном соединении или

Отсюда сопротивление шунта

(9.14)

где – коэффициент шунтирования.

Для расширения пределов измерения амперметров в цепях синусоидального (переменного) тока применяются трансформаторы тока (рис. 9.4), которые служат для преобразования больших токов в малые.

9.3.2 Трансформатор тока (тт)

Измерительный ТТ состоит из стержневого или кольцевого магнитопровода, набранного из тонких изолированных листов высокосортной трансформаторной стали. На одном стержне намотана первичная обмотка, как правило, выполненная из толстого провода и с малым числом витков ω1 (иногда это может быть просто стержень – 1 виток) (рис. 9.4).

Рис. 9.4. Схема включения измерительного ТТ

Вторичная обмотка имеет обычно большое число витков ω2, которое рассчитывают таким образом, чтобы при подключении к ней амперметра, т.е. прибора с очень малым внутренним сопротивлением, номинальный ток в ней составил бы 5 А. Вместо амперметра вторичная обмотка шунтируется малым сопротивлением, падение напряжения на котором пропорционально току вторичной обмотки. Это напряжение обычно подается на вход цифровых измерительных вольтметров с целью измерения тока.

Трансформатор работает следующим образом. При прохождении по первичной обмотке тока I1 в ней создается намагничивающая сила I1ω1, которая вызывает в сердечнике появление переменного магнитного потока Ф1.

Этот поток, пронизывая витки вторичной обмотки, наводит в ней ЭДС Е2, а следовательно, и ток I2 (если подключен прибор). Ток, в свою очередь, создает намагничивающую силу I2ω2 и свой магнитный поток Ф2. Так как, согласно закону Ленца, этот поток направлен навстречу потоку Ф1, результирующий магнитный поток в сердечнике трансформатора небольшой. Поэтому во вторичной обмотке наводится небольшая ЭДС, которая вызывает появление сравнительно небольшого вторичного тока I2 практически при замкнутой накоротко вторичной обмотке.

Покажем связь тока I2 с током I1. Для установления этой связи используем закон полного тока в интегральной форме:

(9.15)

где предел L – замкнутый путь внутри сердечника, вдоль которого вычисляется циркуляция вектора (напряженности магнитного поля). В связи с малостью суммарного магнитного потока в сердечнике ТТ, будет малое значениена любом элементе длины. Поэтому левую часть (9.15) можно принять приближенно равной нулю. Тогда (9.15) можно записать следующим образом:

или (9.16)

Следовательно, измеряемый ток будет определяться отношением числа витков вторичной и первичной обмоток и токомI2. На этом основании осуществляется расширение пределов измерения переменного тока. Обычно число витков W1 небольшое (1–4 витка), а число витков W2 много больше 1. Из формулы (9.16) видно, что чем больше число витков W2, тем меньше измеряемый ток I2.

В зависимости от области применения трансформаторы тока изготавливают стационарными, как правило, с одним пределом измерений, или переносными многопредельными.

При работе с измерительными трансформаторами тока необходимо следить за тем, чтобы вторичная обмотка при подключенной первичной не оставалась разомкнутой.

Почему вторичную обмотку трансформатора тока нельзя оставлять разомкнутой?

Вторичную обмотку трансформатора тока нельзя оставлять разомкнутой, если по первичной обмотке проходит измеряемый ток, по следующим причинам.

При размыкании вторичной цепи, что может быть, например, при отключении амперметра, исчезает встречный магнитный поток Ф2 (рис. 9.4), следовательно, по сердечнику начинает проходить большой переменный поток Ф1, который вызывает наведение большой ЭДС во вторичной обмотке трансформатора (до тысячи вольт), так как вторичная обмотка имеет большое число витков. Наличие такой большой ЭДС нежелательно потому, что это опасно для обслуживающего персонала и может привести к пробою изоляции вторичной обмотки.

При возникновении в сердечнике большого потока Ф1 в самом сердечнике начинают наводиться большие вихревые токи, сердечник начинает сильно нагреваться и при длительном нагреве может выйти из строя изоляция обеих обмоток трансформатора. Поэтому надо помнить, что, если надо отключить измерительные приборы, то необходимо обесточить первичную обмотку ТТ.

На паспорте ТТ в виде дроби указывается коэффициент трансформации трансформатора тока:

,

где I1 – ток первичной обмотки, А;

I2 – ток вторичной обмотки, А;

w1 – число витков первичной обмотки;

w2 – число витков вторичной обмотки.

Например, 100/5 А означает, что данный трансформатор тока рассчитан на первичный ток 100 А и вторичный ток 5 А. Коэффициент трансформации этого трансформатора K = 100/5 = 20.

Зная К и получив показания амперметра во вторичной цепи трансформатора тока I2, можно определить первичный ток:

Большинство трансформаторов тока выпускаются с номинальным вторичным током 1 А, 5 А.

9.3.3 Измерение напряжения. Для измерения напряжения служат вольтметры. Они подключаются параллельно участку, на котором необходимо измерить напряжение.

Внутреннее сопротивление вольтметра должно быть значительно больше сопротивления участка, к которому он подключается, так как в противном случае вольтметр будет оказывать влияние на токораспределение в электрической цепи и результаты измерения будут содержать большую погрешность.

Читайте также:  Как правильно измерить дверной проем межкомнатной двери перед покупкой

Для расширения пределов измерения вольтметров последовательно с ними включают добавочные сопротивления.

В приборах на напряжение до 300 В добавочные сопротивления вмонтированы в корпус приборов или укреплены снаружи приборов.

Для измерения напряжений свыше 300 В добавочные сопротивления присоединяют к одному из выводных зажимов прибора.

Добавочные сопротивления рассчитывают так, чтобы в цепи с увеличенным напряжением по обмотке (рамке) вольтметра проходил тот же ток, что и при номинальном напряжении, на которое рассчитана обмотка.

Обмотка рассчитана на ток

где – ток, протекающий через рамку вольтметра, А;

– напряжение на рамке, В;

– сопротивление рамки, Ом.

При увеличении напряжения в цепи в п раз, ток должен остаться прежним:

(9.17)

Пример. Вольтметром на 15 В необходимо измерить напряжение 150 В. Определить добавочное сопротивление, если внутреннее сопротивление вольтметра 900 Ом.

1. Определим отношение измеряемого напряжения к напряжению вольтметра:

2. Добавочное сопротивление равно:

Ом.

Для измерения высоких напряжений синусоидального тока применяют измерительные трансформаторы напряжения.

Первичная обмотка трансформатора напряжения включается параллельно потребителю и имеет большое число витков.

В паспорте трансформатора напряжения указывается отношение напряжений первичной и вторичной обмоток. Например, 5000/100 означает, что номинальное напряжение первичной обмотки 5000 В, вторичной – 100 В.

Коэффициент трансформации напряжения равен:

.

Зная К и напряжение вторичной обмотки, можно определить первичное напряжение:

.

Большинство трансформаторов напряжения выпускается номинальным вторичным напряжением 100 В.

9.3.4 Измерение мощности электрического тока. Для измерений мощности в цепях постоянного и в цепях синусоидального тока промышленной частоты применяются ваттметры, обеспечивающие непосредственный отсчет мощности по шкале.

Ваттметр электродинамической системы состоит из двух катушек (рамок):

неподвижной, токовой из толстого провода, включаемой последовательно с потребителем;

подвижной обмотки напряжения, выполненной из тонкого провода, включаемой параллельно потребителю.

При постоянном токе вращающий момент электродинамического прибора пропорционален произведению токов в его обмотках:

где – ток в неподвижной катушке, А;

–ток в подвижной катушке, А.

В ваттметре ток подвижной обмотки прямо пропорционален приложенному напряжению

где Rп – сопротивление подвижной катушки, Ом.

Следовательно, вращающий момент прямо пропорционален мощности. Поэтому электродинамический ваттметр имеет равномерную шкалу, т.е.

Вращающий момент электродинамического прибора, включенного в цепь синусоидального тока:

то есть показания ваттметра пропорциональны току, напряжению и cosφ, то есть активной мощности цепи Р.

Ваттметр имеет четыре зажима: к одним двум выводится токовая обмотка, к другим двум – обмотка напряжения. Первая пара зажимов включается в измеряемую цепь последовательно, вторая – параллельно. Начала обмоток обозначаются звездочками (*) и соединяются вместе. Это необходимо, чтобы токи в катушках пропускались в определенном направлении.

На шкале ваттметра указываются верхние пределы измерений тока и напряжения. Если, например, на шкале ваттметра обозначено I = 5 А и U = 100 В, это значит, что верхний предел измерения ваттметра Р = 500 Вт, то есть им можно измерять мощности до 500 Вт.

Источник

Измерение электрических токов, напряжений, сопротивлений, мощности и энергии

Измерение мощности. В цепях постоянного тока мощность измеряют электро- или ферродинамическим ваттметром. Мощность может быть также подсчитана перемножением значений тока и напряжения, измеренных амперметром и вольтметром.

В цепях однофазного тока измерение мощности может быть осуществлено электродинамическим, ферродинамическим или индукционным ваттметром. Ваттметр 4 (рис. 336) имеет две катушки: токовую 2, которая включается в цепь последовательно, и напряжения 3, которая включается в цепь параллельно.

Ваттметр является прибором, требующим при включении соблюдения правильной полярности, поэтому его генераторные зажимы (зажимы, к которым присоединяют проводники, идущие со стороны источника 1) обозначают звездочками.

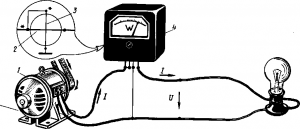

Рис. 336. Схема для измерения мощности

Для расширения пределов измерения ваттметров их токовые катушки включают в цепь при помощи шунтов или измерительных трансформаторов тока, а катушки напряжения — через добавочные резисторы или измерительные трансформаторы напряжения.

Измерение электрической энергии. Способ измерения. Для учета электрической энергии, получаемой потребителями или отдаваемой источниками тока, применяют счетчики электрической энергии. Счетчик электрической энергии по принципу своего действия аналогичен ваттметру. Однако в отличие от ваттметров вместо спиральной пружины, создающей противодействующий момент, в счетчиках предусматривают устройство, подобное электромагнитному демпферу, создающее тормозящее усилие, пропорциональное частоте вращения подвижной системы. Поэтому при включении прибора в электрическую цепь возникающий вращающий момент будет вызывать не отклонение подвижной системы на некоторый угол, а вращение ее с определенной частотой.

Число оборотов подвижной части прибора будет пропорционально произведению мощности электрического тока на время, в течение которого он действует, т. е. количеству электрической энергии, проходящей через прибор. Число оборотов счетчика фиксируется счетным механизмом. Передаточное число этого механизма выбирают так, чтобы по показаниям счетчика можно было отсчитывать не обороты, а непосредственно электрическую энергию в киловатт-часах.

Наибольшее распространение получили ферродинамические и индукционные счетчики; первые применяют в цепях постоянного тока, вторые — в цепях переменного тока. Счетчики электрической энергии включают в электрические цепи постоянного и переменного тока так же, как и ваттметры.

Ферродинамический счетчик (рис. 337) устанавливают на э. п. с. постоянного тока. Он имеет две катушки: неподвижную 4 и подвижную 6. Неподвижная токовая катушка 4 разделена на две части, которые охватывают ферромагнитный сердечник 5 (обычно из пермаллоя). Последний позволяет создать в приборе сильное магнитное поле и значительный вращающий момент, обеспечивающий нормальную работу счетчика в условиях тряски и вибраций. Применение пермаллоя способствует уменьшению погрешности счетного механизма 2 от гистерезиса магнитной системы (он имеет весьма узкую петлю гистерезиса).

Чтобы уменьшить влияние внешних магнитных полей на показания счетчика, магнитные потоки отдельных частей токовой катушки имеют взаимно противоположное направление (астатическая система). При этом внешнее поле, ослабляя поток одной части, соответственно усиливает поток другой части и оказывает в целом небольшое влияние на результирующий вращающий момент, создаваемый прибором. Подвижная катушка 6 счетчика (катушка напряжения) расположена на якоре, выполненном в виде диска из изоляционного материала или в виде алюминиевой чаши. Катушка состоит из отдельных секций, соединенных с пластинами коллектора 7 (эти соединения на рис. 337 не показаны), по которому скользят щетки из тонких серебряных пластин.

Ферродинамический счетчик работает принципиально как двигатель постоянного тока, обмотка якоря которого подключена параллельно, а обмотка возбуждения — последовательно с потребителем электроэнергии. Якорь вращается в воздушном зазоре между полюсами сердечника. Тормозной момент создается в результате взаимодействия потока постоянного магнита 1 с вихревыми токами, возникающими в алюминиевом диске 3 при его вращении.

Для компенсации влияния момента трения и уменьшения благодаря этому погрешности прибора в ферродинамических счетчиках устанавливают компенсационную катушку или в магнитном поле неподвижной (токовой) катушки помещают лепесток из пермаллоя, который имеет высокую магнитную проницаемость при малой напряженности поля. При небольших нагрузках этот лепесток усиливает магнитный поток токовой катушки, что приводит к увеличению вращающего момента и компенсации трения. При увеличении нагрузки индукция магнитного поля катушки увеличивается, лепесток насыщается и его компенсирующее действие перестает возрастать.

При работе счетчика на э. п. с. возможны сильные толчки и удары, при которых щетки могут отскакивать от коллекторных пластин. При этом под щетками будет возникать искрение. Для его предотвращения между щетками включают конденсатор С и резистор R1. Компенсация температурной погрешности осуществляется с помощью термистора Rт (полупроводникового прибора, сопротивление которого зависит от температуры). Он включается совместно с добавочным резистором R2 параллельно подвижной катушке. Чтобы уменьшить влияние тряски и вибраций на работу счетчиков, их устанавливают на э. п. с. на резинометаллических амортизаторах.

Индукционный счетчик имеет два электромагнита (рис. 338,а), между которыми расположен алюминиевый диск 7. Вращающий момент в приборе создается в результате взаимодействия переменных магнитных потоков Ф1 и Ф2, созданных катушками электромагнитов, с вихревыми токами Iв1 и Iв2, индуцируемыми ими в алюминиевом диске (так же, как и в обычном индукционном измерительном механизме, см. § 99).

В индукционном счетчике вращающий момент М должен быть пропорционален мощности P=UIcos?. Для этого катушку 6 одного из электромагнитов (токовую) включают последовательно с нагрузкой 5, а катушку 2 другого (катушку напряжения) — параллельно нагрузке. В этом случае магнитный поток Ф1 будет пропорционален току I в цепи нагрузки, а поток Ф2 — напряжению U, приложенному к нагрузке. Для обеспечения требуемого угла сдвига фаз ? между потоками Ф1 и Ф2 (чтобы sin? = cos?) в электромагните катушки напряжения предусмотрен магнитный шунт 3, через который часть потока Ф2 замыкается

Рис. 337. Ферродинамический счетчик электрической энергии

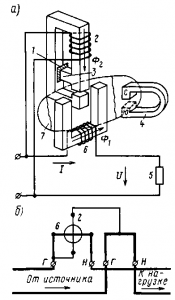

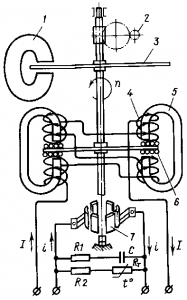

Рис. 338. Индукционный счетчик электрической энергии

помимо диска 7. Угол сдвига фаз между потоками Ф1 и Ф2 точно регулируется изменением положения металлического экрана 1, расположенного на пути потока, ответвляющегося через магнитный шунт 3.

Тормозной момент создается так же, как в ферродинамическом счетчике. Компенсация момента трения осуществляется путем создания небольшой несимметрии в магнитной цепи одного из электромагнитов с помощью стального винта.

Читайте также:  Методы измерения тока высокой частоты

Для предотвращения вращения якоря при отсутствии нагрузки под действием усилия, созданного устройством, компенсирующим трение, на оси счетчика укрепляется стальной тормозной крючок. Этот крючок притягивается к тормозному магниту 4, благодаря чему предотвращается возможность вращения подвижной системы без нагрузки.

При работе же счетчика под нагрузкой тормозной крючок практически не влияет на его показания.

Чтобы диск счетчика вращался в требуемом направлении, необходимо соблюдать определенный порядок подключения проводов к его зажимам. Нагрузочные зажимы прибора, к которым подключают провода, идущие от потребителя, обозначают буквами Я (рис. 338,б), генераторные зажимы, к которым подключают провода от источника тока или от сети переменного тока,— буквами Г.

Измерение тока.Для измерения тока в цепи амперметр 2 (рис. 332, а) или миллиамперметр включают в электрическую цепь последовательно с приемником 3 электрической энергии.

Для того чтобы включение амперметра не оказывало влияния на работу электрических установок и он не создавал больших потерь энергии, амперметры выполняют с малым внутренним сопротивлением. Поэтому практически сопротивление его можно считать равным нулю и пренебрегать вызываемым им падением напряжения. Амперметр можно включать в цепь только последовательно с нагрузкой. Если амперметр подключить непосредственно к источнику 1, то через катушку прибора пойдет очень большой ток (сопротивление амперметра мало) и она сгорит.

Для расширения пределов измерения амперметров, предназначенных для работы в цепях постоянного тока, их включают в цепь параллельно шунту 4 (рис. 332,б). При этом через прибор проходит только часть IА измеряемого тока I, обратно пропорциональная его сопротивлению RА. Большая часть Iш этого тока проходит через шунт. Прибор измеряет падение напряжения на шунте, зависящее от проходящего через шунт тока, т. е. используется в качестве милливольтметра. Шкала прибора градуируется в амперах. Зная сопротивления прибора RA и шунта Rш можно по току IА, фиксируемому прибором, определить измеряемый ток:

где n = I/IА = (RA + Rш)/Rш — коэффициент шунтирования. Его обычно выбирают равным или кратным 10. Сопротивление шунта, необходимое для измерения тока I, в n раз большего, чем ток прибора IА,

Конструктивно шунты либо монтируют в корпус прибора (шунты на токи до 50 А), либо устанавливают вне его и соединяют с прибором проводами. Если прибор предназначен для постоянной работы с шунтом, то шкала его градуируется сразу в значениях измеряемого тока с учетом коэффициента шунтирования и никаких расчетов для определения тока выполнять не требуется. В случае применения наружных (отдельных от приборов) шунтов на них указывают номинальный ток, на который они рассчитаны, и номинальное напряжение на зажимах (калиброванные шунты). Согласно стандартам это напряжение может быть равно 45, 75, 100 и 150 мВ. Шунты подбирают к приборам так, чтобы при номинальном напряжении на зажимах шунта стрелка прибора отклонялась на всю шкалу. Следовательно, номинальные напряжения прибора и шунта должны быть одинаковыми. Имеются также индивидуальные шунты, предназначенные для работы с определенным прибором. Шунты делят на пять классов точности (0,02; 0,05; 0,1; 0,2; 0,5). Обозначение класса соответствует допустимой погрешности в процентах.

Для того чтобы повышение температуры шунта при прохождении по нему тока не оказывало влияния на показания прибора, шунты изготовляют из материалов с большим удельным сопротивлением и малым температурным коэффициентом (константан, манганин, никелин и пр.). Для уменьшения влияния температуры на показания амперметра последовательно с катушкой прибора в некоторых случаях включают добавочный резистор из констан-тана или другого подобного материала.

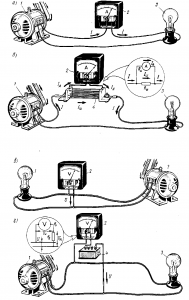

Рис. 332. Схемы для измерения тока (а, б) и напряжения (в, г)

Измерение напряжения. Для измерения напряжения U, действующего между какими-либо двумя точками электрической цепи, вольтметр 2 (рис. 332, в) присоединяют к этим точкам, т. е. параллельно источнику 1 электрической энергии или приемнику 3.

Для того чтобы включение вольтметра не оказывало влияния на работу электрических установок и он не создавал больших потерь энергии, вольтметры выполняют с большим сопротивлением. Поэтому практически можно пренебрегать проходящим по вольтметру током.

Для расширения пределов измерения вольтметров последовательно с обмоткой прибора включают добавочный резистор 4 (Rд) (рис. 332,г). При этом на прибор приходится лишь часть Uv измеряемого напряжения U, пропорциональная сопротивлению прибора Rv.

Зная сопротивление добавочного резистора и вольтметра, можно по значению напряжения Uv, фиксируемого вольтметром, определить напряжение, действующее в цепи:

Величина n = U/Uv=(Rv+Rд)/Rv показывает, во сколько раз измеряемое напряжение U больше напряжения Uv, приходящегося на прибор, т. е. во сколько раз увеличивается предел измерения напряжения вольтметром при применении добавочного резистора.

Сопротивление добавочного резистора, необходимое для измерения напряжения U, в п раз большего напряжения прибора Uv, определяется по формуле Rд=(n— 1) Rv.

Добавочный резистор может встраиваться в прибор и одновременно использоваться для уменьшения влияния температуры окружающей среды на показания прибора. Для этой цели резистор выполняется из материала, имеющего малый температурный коэффициент, и его сопротивление значительно превышает сопротивление катушки, вследствие чего общее сопротивление прибора становится почти независимым от изменения температуры. По точности добавочные резисторы подразделяются на те же классы точности, что и шунты.

Делители напряжения.Для расширения пределов измерения вольтметров применяют также делители напряжения. Они позволяют уменьшить подлежащее измерению напряжение до значения, соответствующего номинальному напряжению данного вольтметра (предельного напряжения на его шкале). Отношение входного напряжения делителя U1 к выходному U2 (рис. 333, а) называетсякоэффициентом деления. При холостом ходе U1/U2 = (R1+R2)/R2 = 1 + R1/R2. В делителях напряжения это отношение может быть выбрано равным 10, 100, 500 и т. д. в зависимости от того, к каким

Рис. 333. Схемы включения делителей напряжения

выводам делителя подключен вольтметр (рис. 333,б). Делитель напряжения вносит малую погрешность в измерения только в том случае, если сопротивление вольтметра Rv достаточно велико (ток, проходящий через делитель, мал), а сопротивление источника, к которому подключен делитель, мало.

Измерительные трансформаторы.Для включения электроизмерительных приборов в цепи переменного тока служат измерительные трансформаторы, обеспечивающие безопасность обслуживающего персонала при выполнении электрических измерений в цепях высокого напряжения. Включение электроизмерительных приборов в эти цепи без таких трансформаторов запрещается правилами техники безопасности. Кроме того, измерительные трансформаторы расширяют пределы измерения приборов, т. е. позволяют измерять большие токи и напряжения с помощью несложных приборов, рассчитанных для измерения малых токов и напряжений.

Измерительные трансформаторы подразделяют на трансформаторы напряжения и трансформаторы тока. Трансформатор напряжения 1 (рис. 334, а) служит для подключения вольтметров и других приборов, которые должны реагировать на напряжение. Его выполняют, как обычный двухобмоточный понижающий трансформатор: первичную обмотку подключают к двум точкам, между которыми требуется измерить напряжение, а вторичную — к вольтметру 2.

На схемах измерительный трансформатор напряжения изображают как обычный трансформатор (на рис. 334, а показано в круге).

Так как сопротивление обмотки вольтметра, подключаемого к трансформатору напряжения, велико, трансформатор практически работает в режиме холостого хода, и можно с достаточной степенью точности считать, что напряжения U1 и U2 на первичной и вторичной обмотках будут прямо пропорциональны числу витков ?1 и ?2 обеих обмоток трансформатора, т. е.

Таким образом, подобрав соответствующее число витков ?1 и ?2 обмоток трансформатора, можно измерять высокие напряжения, подавая на электроизмерительный прибор небольшие напряжения.

Напряжение U1 может быть определено умножением измеренного вторичного напряжения U2 на коэффициент трансформации трансформатора n.

Вольтметры, предназначенные для постоянной работы с трансформаторами напряжения, градуируют на заводе с учетом коэффициента трансформации, и значения измеряемого напряжения могут быть непосредственно отсчитаны по шкале прибора.

Для предотвращения опасности поражения обслуживающего персонала электрическим током в случае повреждения изоляции трансформатора один выэод его вторичной обмотки и стальной кожух трансформатора должны быть заземлены.

Трансформатор тока 3 (рис. 334,б) служит для подключения амперметров и других приборов, которые должны реагировать на протекающий по цепи переменный ток. Его выполняют в виде

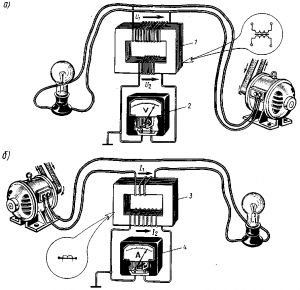

Рис. 334. Включение электроизмерительных приборов посредством измерительных трансформаторов напряжения (а) и тока (б)

обычного двухобмоточного повышающего трансформатора; первичную обмотку включают последовательно в цепь измеряемого тока, к вторичной обмотке подключают амперметр 4.

Схемное обозначение измерительных трансформаторов тока показано на рис. 334, б в круге.

Так как сопротивление обмотки амперметра, подключаемого к трансформатору тока, обычно мало, трансформатор практически работает в режиме короткого замыкания, и с достаточной степенью точности можно считать, что токи I1 и I2, проходящие по его обмоткам, будут обратно пропорциональны числу витков ?1 и ?2 этих обмоток, т.е.

Следовательно, подобрав соответствующим образом число витков ?1 и ?2 обмоток трансформатора, можно измерять большие токи I1, пропуская через электроизмерительный прибор малые токи I2. Ток I1 может быть при этом определен умножением измеренного вторичного тока I2 на величину n.

Амперметры, предназначенные для постоянной работы совместно с трансформаторами тока, градуируют на заводе с учетом коэффициента трансформации, и значения измеряемого тока I1могут быть непосредственно отсчитаны по шкале прибора.

Для предотвращения опасности поражения обслуживающего персонала электрическим током в случае повреждения изоляции трансформатора один из зажимов вторичной обмотки и кожух трансформатора заземляют.

Читайте также:  Комплекс для измерения количества газа технические характеристики

На э. п. с. применяют так называемые проходные трансформаторы тока (рис. 335). В таком трансформаторе магнитопровод 3 и вторичная обмотка 2 смонтированы на проходном изоляторе 4, служащем для ввода высокого напряжения в кузов, а роль первичной обмотки трансформатора выполняет медный стержень 1, проходящий внутри изолятора.

Условия работы трансформаторов тока отличаются от обычных. Например, размыкание вторичной обмотки трансформатора тока при включенной первичной обмотке недопустимо, так как это вызовет значительное увеличение магнитного потока и, как следствие, температуры сердечника и обмотки трансформатора, т. е. выход его из строя. Кроме того, в разомкнутой вторичной обмотке трансформатора может индуцироваться большая э. д. с, опасная для персонала, производящего измерения.

При включении приборов посредством измерительных трансформаторов возникают погрешности двух видов: погрешность в коэффициенте трансформации и угловая погрешность (при изменениях напряжения или тока отношенияU1/U2 и I1/I2 несколько изменяются и угол сдвига фаз между первичным и вторичным напряжениями и токами отклоняется от 180°). Эти погрешности возрастают при нагрузке трансформатора свыше номинальной. Угловая погрешность оказывает влияние на результаты измере-

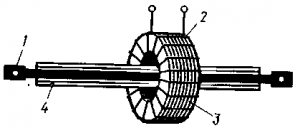

Рис. 335. Проходной измерительный трансформатор тока

ний приборами, показания которых зависят от угла сдвига фаз между напряжением и током (например, ваттметров, счетчиков электрической энергии и пр.). В зависимости от допускаемых погрешностей измерительные трансформаторы подразделяют по классам точности. Класс точности (0,2; 0,5; 1 и т. д.) соответствует наибольшей допускаемой погрешности в коэффициенте трансформации в процентах от его номинального значения.

Измерение методом амперметра и вольтметра. Сопротивление какой-либо электрической установки или участка электрической цепи можно определить с помощью амперметра и вольтметра, пользуясь законом Ома. При включении приборов по схеме рис. 339, а через амперметр проходит не только измеряемый ток Ix, но и ток Iv, протекающий через вольтметр. Поэтому сопротивление

где Rv — сопротивление вольтметра.

При включении приборов по схеме рис. 339, б вольтметр будет измерять не только падение напряжения Ux на определенном сопротивлении, но и падение напряжения в обмотке амперметра UA = IRА. Поэтому

где RА — сопротивление амперметра.

В тех случаях, когда сопротивления приборов неизвестны и, следовательно, не могут быть учтены, нужно при измерении малых сопротивлений пользоваться схемой рис. 339,а, а при измерении больших сопротивлений — схемой рис. 339, б. При этом погрешность измерений, определяемая в первой схеме током Iv, а во второй — падением напряжения UА, будет невелика по сравнению с током Ix и напряжением Ux.

Измерение сопротивлений электрическими мостами. Мостовая схема (рис. 340,а) состоит из источника питания, чувствительного прибора (гальванометра Г) и четырех резисторов, включаемых в плечи моста: с неизвестным сопротивлением Rx (R4) и известными сопротивлениями R1, R2, R3, которые могут при измерениях изменяться. Прибор включают в одну из диагоналей моста (измерительную), а источник питания — в другую (питающую).

Сопротивления R1 R2 и R3 можно подобрать такими, что при замыкании контакта В показания прибора будут равны нулю (в та-

Рис. 339. Схемы для измерения сопротивления методом амперметра и вольтметра

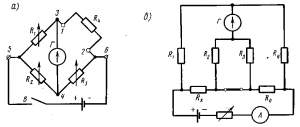

Рис. 340. Мостовые схемы постоянного тока, применяемые для измерения сопротивлений

ком случае принято говорить, что мост уравновешен). При этом неизвестное сопротивление

В некоторых мостах отношение плеч R1/R2 установлено постоянным, а равновесие моста достигается только подбором сопротивления R3. В других, наоборот, сопротивление R3 постоянно, а равновесие достигается подбором сопротивлений R1 и R2.

Измерение сопротивления мостом постоянного тока осуществляется следующим образом. К зажимам 1 и 2 присоединяют неизвестное сопротивление Rx (например, обмотку электрической машины или аппарата), к зажимам 3 и 4 — гальванометр, а к зажимам 5 и 6 — источник питания (сухой гальванический элемент или аккумулятор). Затем, изменяя сопротивления R1, R2 и R3 (в качестве которых используют магазины сопротивлений, переключаемые соответствующими контактами), добиваются равновесия моста, которое определяется по нулевому показанию гальванометра (при замкнутом контакте В).

Существуют различные конструкции мостов постоянного тока, при использовании которых не требуется выполнять вычисления, так как неизвестное сопротивление Rx отсчитывают по шкале прибора. Смонтированные в них магазины сопротивлений позволяют измерять сопротивления от 10 до 100 000 Ом.

При измерении малых сопротивлений обычными мостами сопротивления соединительных проводов и контактных соединений вносят большие погрешности в результаты измерения. Для их устранения применяют двойные мосты постоянного тока (рис. 340,б). В этих мостах провода, соединяющие резистор с измеряемым сопротивлением Rx и некоторый образцовый резистор с сопротивлением R0 с другими резисторами моста, и их контактные соединения оказываются включенными последовательно с резисторами соответствующих плеч, сопротивление которых устанавливается не менее 10 Ом. Поэтому они практически не влияют на результаты измерений. Провода же, соединяющие резисторы с сопротивлениями Rx и R0, входят в цепь питания и не влияют на условия равновесия моста. Поэтому точность измерения малых сопротивлений довольно высокая. Мост выполняют так, чтобы при регулировках его соблюдались следующие условия: R1 = R2 и R3 = R4. В этом случае

Двойные мосты позволяют измерить сопротивления от 10 до 0,000001 Ом.

Если мост не уравновешен, то стрелка в гальванометре будет отклоняться от нулевого положения, так как ток измерительной диагонали при неизменных значениях сопротивлений R1, R2, R3 и э. д. с. источника тока будет зависеть только от изменения сопротивления Rx. Это позволяет проградуировать шкалу гальванометра в единицах сопротивления Rx или каких-либо других единицах (температура, давление и пр.), от которых зависит это сопротивление. Поэтому неуравновешенный мост постоянного тока широко используют в различных устройствах для измерения неэлектрических величин электрическими методами.

Применяют также различные мосты переменного тока, которые дают возможность измерить с большой точностью индуктивности и емкости.

Измерение омметром. Омметр представляет собой миллиамперметр 1 с магнитоэлектрическим измерительным механизмом и включается последовательно с измеряемым сопротивлением Rx (рис. 341) и добавочным резистором RД в цепь постоянного тока. При неизменных э. д. с. источника и сопротивления резистора RД ток в цепи зависит только от сопротивления Rx. Это позволяет отградуировать шкалу прибора непосредственно в омах. Если выходные зажимы прибора 2 и 3 замкнуты накоротко (см. штриховую линию), то ток I в цепи максимален и стрелка прибора отклоняется вправо на наибольший угол; на шкале этому соответствует сопротивление, равное нулю. Если цепь прибора разомкнута, то I = 0 и стрелка находится в начале шкалы; этому положению соответствует сопротивление, равное бесконечности.

Питание прибора осуществляется от сухого гальванического элемента 4, который устанавливается в корпусе прибора. Прибор будет давать правильные показания только в том случае, если источник тока имеет неизменную э. д. с. (такую же, как и при градуировке шкалы прибора). В некоторых омметрах имеются два или несколько пределов измерения, например от 0 до 100 Ом и от 0 до 10 000 Ом. В зависимости от этого резистор с измеряемым сопротивлением Rx подключают к различным зажимам.

Измерение больших сопротивлений мегаомметрами.Для измерения сопротивления изоляции чаще всего применяют мегаомметры магнитоэлектрической системы. В качестве измерительного механизма в них использован логометр 2 (рис. 342), показания кото-

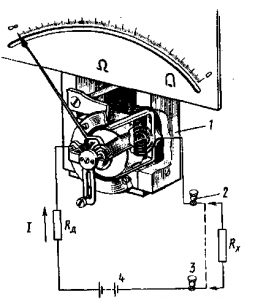

Рис. 341. Схема включения омметра

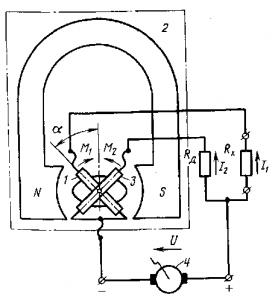

Рис. 342. Устройство мегаомметра

рого не зависят от напряжения источника тока, питающего измерительные цепи. Катушки 1 и 3 прибора находятся в магнитном поле постоянного магнита и подключены к общему источнику питания 4.

Последовательно с одной катушкой включают добавочный резистор Rд, в цепь другой катушки — резистор сопротивлением Rx.

В качестве источника тока обычно используют небольшой генератор 4 постоянного тока, называемый индуктором; якорь генератора приводят во вращение рукояткой, соединенной с ним через редуктор. Индукторы имеют значительные напряжения от 250 до 2500 В, благодаря чему мегаомметром можно измерять большие сопротивления.

При взаимодействии протекающих по катушкам токов I1 и I2 с магнитным полем постоянного магнита создаются два противоположно направленных момента М1 и М2, под влиянием которых подвижная часть прибора и стрелка будут занимать определенное положение. Как было показано в § 100, положение подвижной

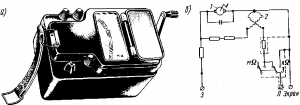

Рис. 343. Общий вид мегаомметра (а) и его упрощенная схема (б)

части логометра зависит от отношения I1/I2. Следовательно, при изменении Rx будет изменяться угол ? отклонения стрелки. Шкала мегаомметра градуируется непосредственно в килоомах или мегаомах (рис. 343, а).

Чтобы измерить сопротивление изоляции между проводами, необходимо отключить их от источника тока (от сети) и присоединить один провод к зажиму Л (линия) (рис. 343,б), а другой — к зажиму 3 (земля). Затем, вращая рукоятку индуктора 1 мегаомметра, определяют по шкале логометра 2 сопротивление изоляции. Имеющийся в приборе переключатель 3 позволяет изменять пределы измерения. Напряжение индуктора, а следовательно, частота вращения его рукоятки теоретически не оказывают влияние на результаты измерений, но практически рекомендуется вращать ее более или менее равномерно.

При измерении сопротивления изоляции между обмотками электрической машины отсоединяют их друг от друга и соединяют одну из них с зажимом Л, а другую с зажимом 3, после чего, вращая рукоятку индуктора, определяют сопротивление изоляции. При измерении сопротивления изоляции обмотки относительно корпуса его соединяют с зажимом 3, а обмотку — с зажимом Л.

Источник
