Измерение территории двигательных единиц мышц

Измерение территории двигательных единиц мышц

Говоря о критериях электромиографической патологии, следует отметить, что четкие нарушения электрической активности мышц могут быть в отдельных случаях зарегистрированы у практически здоровых людей и нормальные — при явных патологических нарушениях.

Уменьшение длительности и амплитуды ПД двигательной единицы связано с выключением из ДЕ определенного числа мышечных волокон, и наоборот, при всех процессах, сопровождающихся увеличением числа мышечных волокон, иннервируемых данным мотонейроном, длительность и амплитуда ПД ДЕ увеличивается. В течение длительного времени преобладала точка зрения, что уменьшение размеров ПД ДЕ типично лишь для первично-мышечных заболеваний. Это положение следует считать неправильным. Уменьшение длительности ПД ДЕ наблюдается при таких несомненно неврогенных процессах, как миастения и миастенические синдромы, ботулиническая интоксикация, ранние стадии денервации.

Вместе с тем типичное первично-мышечное заболевание — полиомиелит — приводит к увеличению длительности ПД ДЕ. Поэтому целесообразно вместо критерия длительности ПД ДЕ применять более интегральную характеристику, отражающую одновременно и характер их распределения (гистограмму).

Это позволяет выделить 5 типичных вариантов изменения структуры двигательной единицы, отражающих различные стадии увеличения или уменьшения длительности ПД ДЕ, связанных, в свою очередь, с числом мышечных волокон, иннервируемых данным мотонейроном и не зависящих от характера патологического процесса.

I тип — изменение структуры ПД двигательной единицы характеризуется нормальной средней величиной его с появлением отдельных ПД ДЕ небольшой длительности. Гистограмма распределения ПД ДЕ смещена влево. Данный тип изменения ПД ДЕ наблюдается на ранней стадии денервационных заболеваний, при нарушениях нервно-мышечной передачи, начальных стадиях прогрессирующих мышечных дистрофий, метаболических и воспалительных заболеваниях мышц.

II тип характеризуется еще большим числом ПД небольшой длительности. Средняя длительность ПД ДЕ выходит за рамки допустимого уменьшения. Преобладающее большинство ПД ДЕ находится за границей нормального распределения ПД ДЕ. Наблюдается при тяжелых формах миодистрофий, воспалительных заболеваниях мышц и тех стадиях невропатий, когда еще нет явлений реиннервации.

При III типе средняя длительность ПД ДЕ находится в пределах нормы. Однако эта стадия процесса отличается тем, что гистограмма распределения ПД ДЕ растянута и отражает наличие как ПД ДЕ небольшой длительности, так и превышающих их максимальную длительность, обычно регистрируемую в данной мышце. Такой характер распределения ПД свидетельствует о начавшемся процессе реиннервации.

В связи с важностью количественной оценки этого процесса, особенно при динамическом наблюдении за больными, целесообразно выделять два подтипа: III А, когда при значительно растянутой гистограмме преобладают ПД ДЕ небольшой длительности и их средняя величина находится слева от средней длительности их в норме, и IIIБ, когда преобладают ПД ДЕ увеличенной длительности и их средняя величина приближается к максимальной величине ПД в данной мышце.

IV тип характеризуется увеличением длительности большинства ПД ДЕ, преобладанием колебаний, выходящих за пределы величин статистической нормы, и увеличением средней длительности более чем до 40%.

V тип — все ПД ДЕ большой длительности. Выявляются «гигантские» ПД ДЕ длительностью до 100 мс и амплитудой до 20 мВ. Средняя длительность увеличена более чем на 40%.

IV и V типы изменений ПД двигательной единицы наблюдаются при некоторых нейрональных процессах при хорошем восстановлении двигательных функций вследствие реиннервации.

Помимо параметров длительности и амплитуды ПД двигательной единицы при электромиографии с использованием игольчатых электродов необходимо учитывать н число полифазных ПД ДЕ (то есть ПД ДЕ, имеющих более 3 фаз). В норме их не более 5% по отношению к числу зарегистрированных ПД Число полифазиых ПД ДЕ может увеличиваться как при значительном уменьшении (I и II типы изменений структуры ПД ДЕ) числа мышечных волокон в ДЕ, так и при выраженных явлениях реиннервации (III и V типы).

Источник

Двигательные единицы (ДЕ)

Дано понятие двигательной единицы (ДЕ) и описана ее структура. Приведена классификация ДЕ и соответствие ДЕ и типов мышечных волокон. Описан принцип размера и правило Хеннемана. Приведены данные об активации ДЕ при выполнении силовых упражнений в зависимости от величины отягощения.

ДВИГАТЕЛЬНЫЕ ЕДИНИЦЫ (ДЕ)

Определение

Термин «двигательная единица» был предложен Е. Г. Лидделом и Ч.С. Шеррингтоном для обозначения группы мышечных волокон, иннервируемых терминалями (веточками) одного аксона.

В настоящее время под двигательной единицей (ДЕ) понимается элементарная функциональная единица мышцы, включающая в себя мотонейрон и иннервируемые им мышечные волокна.

Структура ДЕ

Войдя в мышцу, аксон мотонейрона разветвляется на множество веточек, каждая из которых иннервирует отдельное мышечное волокно. Таким образом, один мотонейрон иннервирует достаточно большое количество мышечных волокон (от нескольких единиц до нескольких тысяч), в то время как каждое мышечное волокно иннервируется только одним двигательным нейроном.

Установлено, что мышечные волокна, принадлежащие к одной ДЕ, рассредоточены по всей мышце, то есть принадлежат к разным мышечным пучкам. Такое рассредоточенное (дисперсное) распределение мышечных волокон каждой ДЕ обеспечивает равномерное сокращение мышцы, когда в работу «включается» лишь некоторая часть ДЕ. Следует отметить, что в одну ДЕ составляют мышечные волокна, обладающие одинаковыми свойствами. Посредством активации различных ДЕ центральная нервная система управляет активностью всей мышцы.

Размер ДЕ (иннервационное отношение, коэффициент иннервации)

Размер ДЕ — это количество мышечных волокон, которые иннервируются одним мотонейроном. Чтобы определить этот показатель определяют количество мышечных волокон в скелетной мышце и количество мотонейронов, которые инннервируют эти мышечные волокна (табл.1). Иногда в литературе размер ДЕ называют иннервационным отношением или коэффициентом иннервации.

Всякий раз, когда активируется мотонейрон, он посылает потенциалы действия ко всем мышечным волокнам, которые он иннервирует. Поэтому, чем ниже коэффициент иннервации, тем совершеннее контроль со стороны нервной системы за мышечными волокнами. По коэффициенту иннервации (размеру ДЕ) можно судить о количестве веточек, необходимых аксону мотонейрона, чтобы иннервировать все входящие в ДЕ мышечные волокна.

Табл. 1 — Количество мышечных волокон, количество ДЕ (мотонейронов) и размер ДЕ в различных скелетных мышцах человека

Мышца	Количество мышечных волокон	Количество ДЕ	Размер ДЕ
Передняя большеберцовая	250090	445	562
Медиальная головка икроножной мышцы	1120365	1934	579
Наружная прямая мышца глаза	26730	2970	9
Плечелучевая	136530	333	410

С возрастом количество ДЕ, приходящихся на одну мышцу уменьшается. Это связано с тем, что уменьшается количество мотонейронов, которые иннервируют отдельную мышцу. Вследствие этого количество мышечных волокон по мере старения организма человека также уменьшается.

Классификации ДЕ

Существуют различные классификации ДЕ. Исходя из значимости для организма, Р. Берк с соавт. (R.E. Burke, 1973) предложил разделять ДЕ по сочетанию двух признаков – скорости сокращения и устойчивости к утомлению. По этой классификации ДЕ делятся на три типа: S (slow) – медленные, устойчивые к утомлению; FR (fast resistant) – быстрые, устойчивые к утомлению, FF (fast fatigable) – быстрые, быстроутомляемые. Этим ДЕ соответствуют различные типы мышечных волокон (табл. 1).

Таблица 1 — Соответствие типов ДЕ и мышечных волокон

Тип ДЕ	S	FR	FF
Тип мышечного волокна	I тип	IIA тип	IIB тип

Строение и функции мотонейрона соответствуют морфологическим характеристикам мышечных волокон, которые он иннервирует. Так, мотонейрон ДЕ S типа имеет небольшое клеточное тело и иннервирует от 10 до 180 мышечных волокон, а мотонейрон ДЕ FF типа имеет большое клеточное тело и иннервирует от 300 до 800 мышечных волокон (Дж.Х. Уилмор, Д.Л. Костилл, 1997) (рис.1).

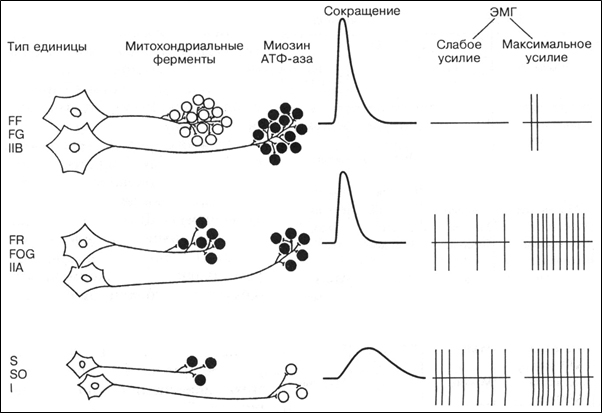

Рис. 1. Гистохимические и физиологические свойства трех основных типов ДЕ и мышечных волокон (R.E. Burke, 1973)
