Как измерить постоянный ток амперметром переменного тока

Амперметрами называются приборы для измерения силы тока, величины тока. Данные приборы всегда включаются последовательно в цепь, измерение тока в которой требуется произвести. Амперметры, в отличие от вольтметров, обладают при включении в цепь чрезвычайно малым сопротивлением, чтобы процесс измерения минимально влиял бы на показания. Итак, амперметры служат для измерения величин токов.

При измерении значительных токов, через рабочую катушку прибора протекал бы недопустимо большой ток, что потребовало бы усложнять конструкцию, по этой причине, для возможности безопасного измерения больших токов прибегают к шунтированию рабочей катушки прибора, чтобы через саму катушку протекал не весть измеряемый ток, а только малая его часть. То есть измеряемый постоянный ток разделяют на ток шунта и ток рабочей катушки измерительного прибора, при этом шунт пропускает через себя почти весь ток измеряемой цепи.

Шунт подбирают таким образом, чтобы соотношение токов в нем и в рабочей катушке получалось 10 к 1, 100 к 1 или 1000 к 1, то есть соотношением сопротивлений шунта и измерительной цепи добиваются приемлемого режима работы измерительного прибора. Амперметры для измерения небольших токов градуируются в миллиамперах, и называются миллиамперметрами, также есть и микроамперметры.

Если нужно измерить ток переменный, да еще и немалый, как это делают при помощи токовых клещей, то здесь в схему добавляется измерительный трансформатор тока. Трансформатор тока имеет вторичную обмотку из множества витков, нагруженную резистором, а первичной обмоткой выступает один виток провода, просто пропущенного через окно сердечника трансформатора тока. По сути получается, что амперметр подключается ко вторичной обмотке токового трансформатора.

Когда изготавливают трансформатор тока для амперметра переменного тока, рассчитывают витки и резистор вторичной обмотки так, чтобы если измеряемый ток составляет 1000 ампер, то ток вторичной обмотки не превышал бы 0,5 ампер. Шкалу прибора градуируют на наибольший измеряемый ток, текущий в обмеряемом проводе, то есть на максимальный ток первичной обмотки токового трансформатора прибора.

Амперметр переменного тока никогда не включают в работу при разомкнутой вторичной обмотке токового трансформатора, поскольку в этом случае наведенная ЭДС попросту сожжет прибор, и амперметр станет опасным для персонала.

Применение в амперметрах трансформаторов тока позволяет безопасно проводить измерения в цепях высокого напряжения, поскольку вторичная обмотка, соединенная непосредственно с измерительным прибором, всегда надежно изолируется.

Часто корпус прибора для пущей безопасности заземляют, как и вторичную обмотку измерительного токового трансформатора, чтобы даже в случае пробоя изоляции между обмотками, персонал остался в безопасности.

Магнитоэлектрические амперметры используются только в цепях постоянного тока. В поле постоянного магнита перемещается катушка измерительного прибора, связанная со стрелкой. Магнитное поле катушки, по которой проходит ток, взаимодействует с магнитным полем постоянного магнита, и стрелка отклоняется на соответствующий угол в ту или иную сторону.

Если такой прибор включить в цепь переменного тока, и попытаться провести измерения, то ничего не выйдет, ведь стрелка просто будет колебаться с частотой тока возле нулевого положения, и прибор может сгореть.

Решается проблема применением схемы выпрямления. Выпрямительная система позволит измерить переменный ток частотой до 10кГц, при условии, что форма тока — синус.

Аналоговые амперметры по сей день не потеряли популярность. Им не нужно питание от батареек, измеряемая цепь дает им питание. Стрелка наглядно отображает показания. Но стрелочные приборы имеют недостаток — они довольно инертны.

Цифровые амперметры содержат аналого-цифровой преобразователь, и на ЖК-дисплее отображаются просто готовые цифры, показывающие результат измерений. Цифровые приборы лишены инертности, обладают высокой частотой опроса схемы, и наиболее современные дорогие амперметры могут выдавать до 1000 результатов измерения за одну секунду. Минус один — нужен дополнительный источник питания такому прибору.

В завершении отметим, что если у вас нет под рукой амперметра для измерения переменного тока, но есть амперметр постоянного тока, а необходимо здесь и сейчас измерить переменный ток, то вам поможет схема выпрямления, которую просто добавляют в цепь, и при помощи обычного амперметра постоянного тока можно будет измерить переменный ток, без необходимости прибегать к использованию трансформатору тока.

Надеемся, что эта краткая статья помогла вам понять, чем отличается амперметр постоянного тока от амперметра переменного тока, и теперь вы сможете измерить даже переменный ток амперметром постоянного тока, без необходимости покупать токовые клещи. Конечно, для измерения больших токов токовые клещи незаменимы, однако в любительской практике порой необходимы простые и практичные решения.

Нужно выбрать амперметр для блока питания (на 10А), из подходящих габаритов – у всех приписочка «50Гц». Будут ли они работать на постоянном токе?

если электромагнитной системы-да и правильно казать будут-ибо мерят действующее(СКЗ) значение!
все остальное от лукавого в электронных или выпрямитель или усилок или термопреобразователь(эти тоже СКЗ)

Вот такой примерно:

Для однозначного ответа надобно посмотреть хотя бы на фотографию.
——–

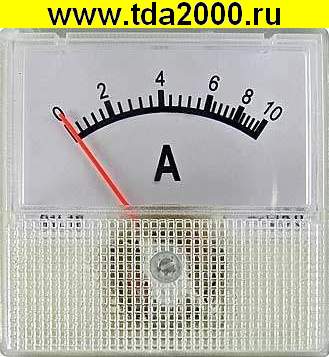

О! Вот она и появилась. Но очень странная головка. На нет нет никаких обозначений относительно её системы. Это похоже на рисунок, а не на фотографию. И шкала сжата в конце, а не в начале. Похоже на туфту.

Сходил на этот сайт. Вот головка электромагнитная, которая и на постоянном будет показывать правильно

Это Щитовой прибор SE-60 10A 50гц (TD-60) ? У него размеры неизвестны, даже гугль не знает.

Наверное, проще достать из китайского стрелочного мультиметра и добавить шунт.

на сайт не ходил, но по фоткам кажись китайская туфта.
если точность не критична, то можно использовать.
попробуйте последовательно с «нормальным» амперметром.
Будет врать, можно отрегулировать дополнительными сопротивлениями.

Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.

Если взять амперметр переменного тока, можно с легкостью измерить силу тока. Учитываются типы приборов, назначение, маркировка. Важно рассмотреть устройство и схему амперметра.

Амперметр переменного тока

Амперметром постоянного тока называют прибор, который показывает силу тока в цепи. Показатель измеряется в амперах. Из этих данных можно узнать о магнитодвижущей силе, понять электрический потенциал. Изобретателем устройства является И. Швейгер, университетский профессор из Галле. Произошло это еще в XIX веке. И тогда прибор носил название «токовый гальванометр».

Что измеряют амперметром

Физическая величина амперметра демонстрирует силу тока в цепи. Ампер привязан к международной системе единиц. Начиная с 1948 года, определена его формула. В ней учитывается магнитодвижущая сила плюс проводимость проводников.

Интересная информация! Есть разделение на кратные и дольные единицы. Опираясь на международное бюро мер и весов, амперметр способен показывать значения в декаамперах, гектоамперах, килоамперах и так далее.

Сфера применения широка, и электрики обязательно держат прибор под рукой. Цифровые, а также аналоговые модификации востребованы в промышленности. Еще встречаются модификации для потребности народного хозяйства. В энергетической области устройства позволяют определить силу тока на выходе у электротехники.

Строители используют приборы на площадках, чтобы провести проводку в домах и сооружениях. Автотранспорт, как известно, также функционирует на электронике. Устанавливая бортовой компьютер, важно знать силу тока. Отдельное направление – научные институты. Работая с радиоэлектроникой, важно подключать электрооборудование. Блоки питания подлежат тестированию, и чтобы проверить регулятор, важно использовать амперметр.

Принципы работы

Принцип работы зависит от типа модификации, а для этого стоит рассмотреть устройство амперметра постоянного тока.

Основные элементы механической модели:

• рамка;
• наконечники;
• центральная катушка;
• подключенный сердечник;
• магнит;
• пружина.

Если рассматривать магнитоэлектрические модели, они включают следующие элементы:

Принцип работы механических модификаций построен на полярности подключения к цепи. На стрелку оказывается воздействие магнитного поля. Направление грузика зависит от амплитуды импульсов. При возрастании электричества стрелка отклоняется в левую сторону.

Амперметр – типы

В зависимости от конструкции различают следующие амперметры:

• электродинамические;
• ферродинамические;
• электромагнитные;
• электрические.

Классификация по способу вывода информации:

Если оценивать рынок, предлагается большое количество электродинамических амперметров. Измерители изготавливаются с катушками, имеется ряд особенностей:

• широкий диапазон работы;
• подходит для цепи переменного тока;
• неподвижная катушка;
• точный контрольный прибор.

Устройства востребованы в лабораториях, частных предприятиях. Они функционируют при частоте максимум до 200 Гц. К слабым сторонам стоит отнести повышенную чувствительность к перегрузкам. Если взглянуть на схему электродинамического амперметра, учитывается использование проводных конденсаторов.

Преобладают рабочие резисторы повышенной проводимости. Если есть потребность в приобретении, стоит обратить внимание на измеряемые величины. Также в расчет берется показатель сопротивления. При подключении амперметра в цепи определяется воздействие силы тока от 1 ампера. Эксперты полагают, что электродинамические приборы обеспечивают наиболее высокую точность.

Класс оборудования должен указываться производителем. Также встречаются модели с экранированным, статическим построением компонентов. Если взглянуть на панель, может встречаться различное разделение по амперам.

Важно! Ферродинамический прибор поставляется с подвижными и неподвижными катушками.

• частотная погрешность;
• четкая позиция сердечника;
• широкий температурный диапазон;
• проблема с намагничиванием;
• подходит для щитовых установок.

Электрики выбирают их за счет высокого класса надежности. Амперметры данного типа являются компактными. Они способны использоваться на плоской поверхности или монтироваться на рейку. Конфигурация предоставляется с поворотными механизмами либо рядом подшипников. За основу используется пластик, есть варианты с металлической защитой.

Сердечники поставляются с дополнительной обмоткой, крепление осуществляется на винтах. Серийные щитовые приборы производятся с замкнутыми магнитопроводами. Сердечник у таких конструкций выполнен в виде сплошного цилиндра, на котором надето кольцо. Подвижная рамка служит в качестве измерительной обмотки.

Сердечник зафиксирован в горизонтальном положении. Также у амперметров используется подшипник качения, который крепится рядом с фланцем. Электромагнитный тип имеет ряд преимуществ:

• компактность;
• высокая точность;
• подвижный сердечник;
• учет изменения магнитного поля;
• простота устройств.

Интересно! Амперметры поставляются с ферримагнитными сердечниками, которые установлены по центру.

Катушка может иметь выпуклую либо плоскую форму. В виде обмотки представлена толстая проволока, которая крепится на каркасе. Между элементами предусмотрен небольшой зазор. Под каркасом используется ферромагнитная пластина, расположенная в вертикальном положении. Пружина закреплена в корпусе и служит противодействующей силой стрелки. К числу особенностей стоит приписать такое:

• нет проблем с перемагничиванием;
• минимальный угол отклонения;
• различные измеряемые величины;
• дешевизна продукции;
• подходит для щитовых приборов.

Аналоговый амперметр считается устаревшим, однако такое заявление еще преждевременно. Большинство модификаций работают в широком диапазоне, отличаются повышенной точностью.

• масса от 0.2 кг;
• класс точности 1.5;
• средний размер 80 на 80 мм.

Аналоговые модели просты в монтаже, используются в пластиковом корпусе. Особенности цифровых амперметров:

• разнообразие типов;
• интересный дизайн;
• различные способы монтажа;
• высокая точность.

В цепи переменного тока модели демонстрируют стабильную работу. Модули устанавливаются в источниках питания, используются платы на 4–5 выводов.

• напряжения от 3.5 вольт;
• максимальный ток до 20 а;
• вес от 20 грамм;
• средний размер 40 на 30 мм;
• минимальная температура – 15 градусов;
• точность измерения от 0.5 процента;
• частота обновления 150 мс за один раз;
• максимальная температура + 70 градусов.

Цифровые амперметры Emas, Feron, GTM, Hager могут характеризоваться, как профессиональные. Некоторые подходят для лабораторий, другие – востребованы в промышленности.

Амперметры Ам-2 DigiTOP

Прибор данной серии работает в сети переменного тока с частотой не более 50 Гц.

• максимальный ток – 50 ампер;
• электроцепь – однофазная;
• погрешность не более 1%;
• максимальная температура эксплуатации 55 градусов;
• производитель – Украина;
• минимальная температура – 35 градусов;
• нижний предел – 1 амперметр.

Установка относится к электронным, есть цифровое табло. Она используется на промышленных предприятиях, где установлено электрооборудование. Прибор может быть монтироваться на рейку шириной в 35 мм. Подключение осуществляется согласно схеме. Для питания конструкции не требуется отдельный аккумулятор, источником энергии выступает сеть.

Амперметр лабораторный Э537

В лабораториях остаются востребованными товары представленной серии. Они служат для измерения силы тока в цепи переменного тока.

• класс точности – 0.5;
• масса – 1.2 кг;
• минимальная частота – 45 Гц;
• длина, ширина –140 на 195 мм.

Прибор выделяется высокой точностью и качеством элементов. В лабораториях его можно подключать к электрооборудованию, значение показывается в миллиамперметрах.

Амперметр СА3020

В среде цифровых приборов выгодно смотрится представленный щитовой вариант. Работает в цепи переменного тока.

• минимальная частота – 47 Гц;
• постоянное напряжение – 120 вольт;
• потребляемая мощность – 4 В;
• масса – 0.5 кг;
• максимальная частота – 65 Гц;
• напряжение сети – от 85 вольт.

Прибор имеет высокую степень защиты от замыканий, плюс к этому – устройство очень простое в подключении.

Устройство прибора

Цифровой прибор включает в себя плату, дисплей, а также контакт. Если детальнее рассматривать блок управления, предусмотрены следующие компоненты:

• компаратор;
• операционный усилитель;
• регулятор;
• конденсаторы;
• резисторная сборка;
• резонатор.

Шкала и схема амперметра переменного тока

На схеме видны элементы, отвечающие за уровень напряжения. Распространенными считаются варианты с последовательным подключением резисторов. Максимальное падение напряжения происходит на обмотке.

Интересно! Диоды используются кремниевого типа, они отвечают за стабильность показаний.

Также на схеме показана дополнительная обмотка изоляции. За катушкой трансформатора идут конденсаторы. Кремниевый диод служит для защиты показаний. В сложных схемах амперметр используется с выпрямителями.

Выше описано понятие прибора переменного тока. Рассказана сфера применения, особенности устройств. Показан принцип работы и преимущества конкретных приборов.
